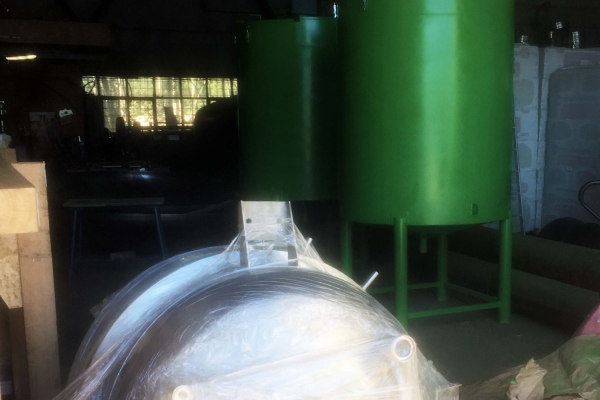

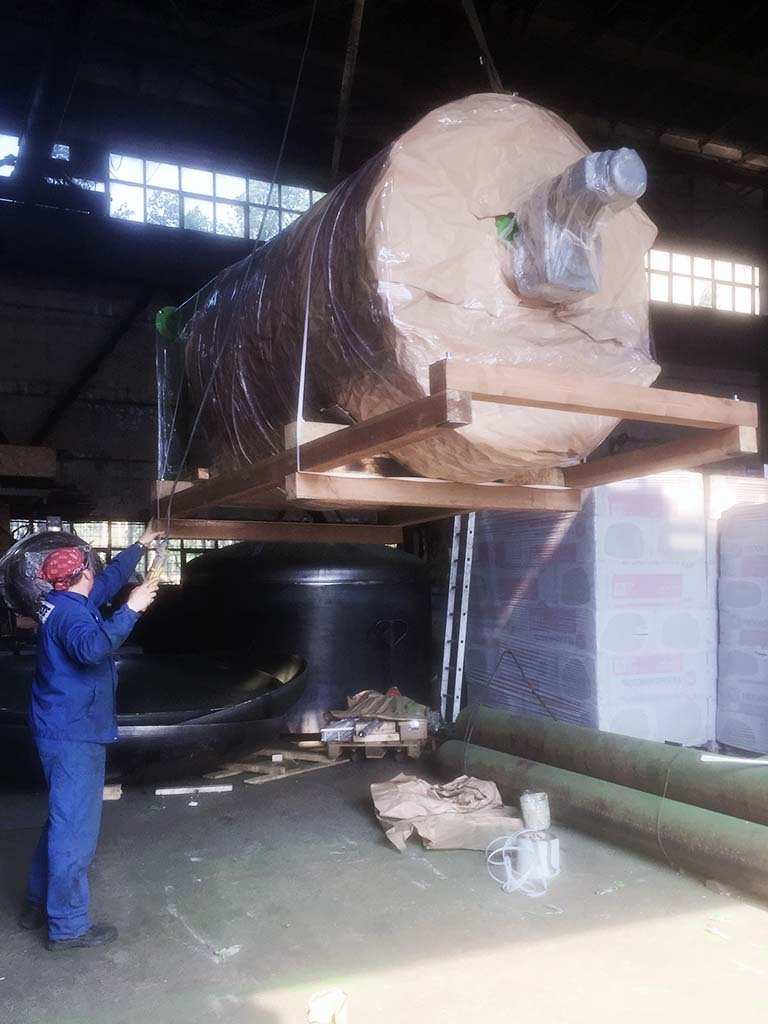

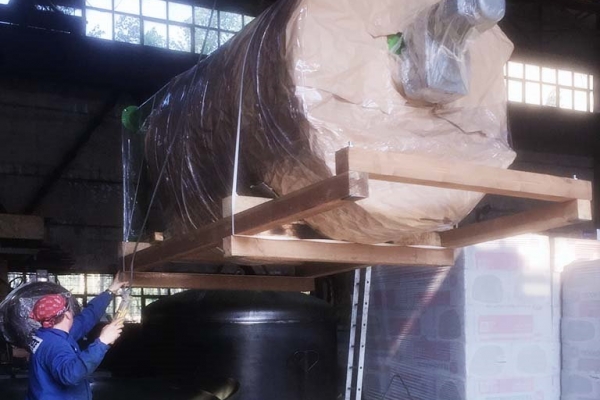

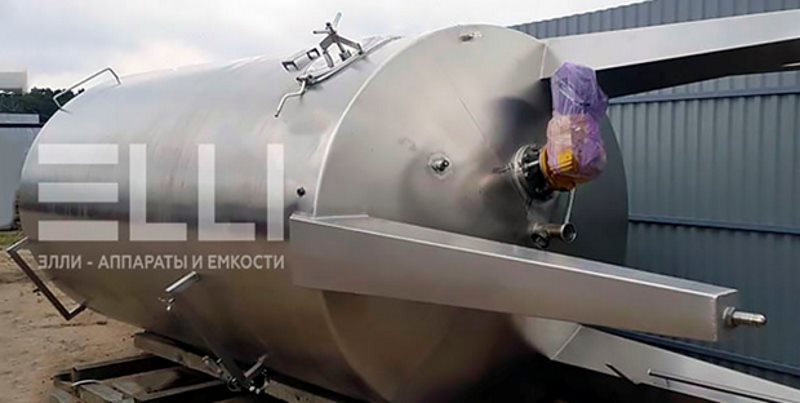

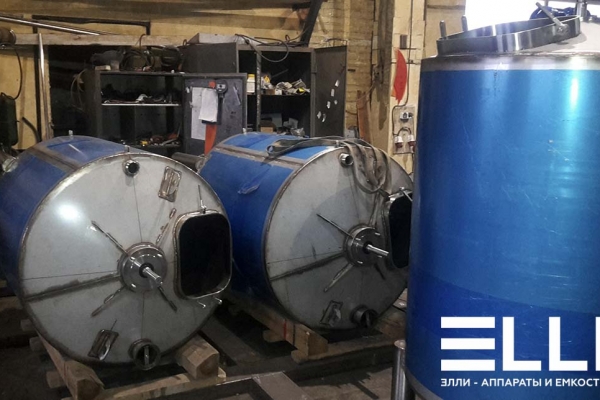

Производственная компания ELLI изготовит по вашим чертежам и собственным разработкам емкости с перемешивающими устройствами. Наше производство способно выполнить работы любой сложности на высоких требованиях. Объемы производимых емкостей от 500 до 50000 литров. Емкостное оборудование транспортируется автомобильным и железнодорожным транспортом
Перемешивающие устройства, устанавливаемые на ёмкости ELLI имеют различные технологические решения. Верхнее, боковое и нижнее расположение привода мотора редуктора

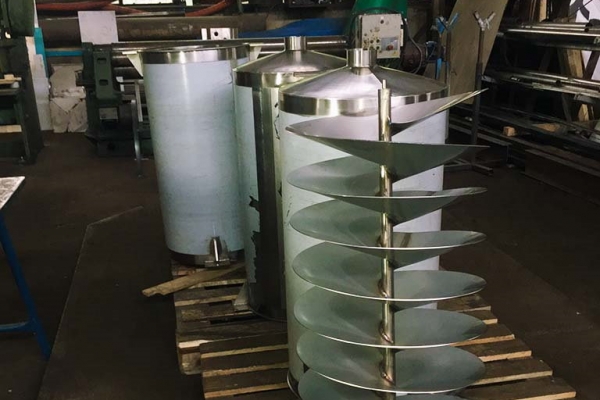

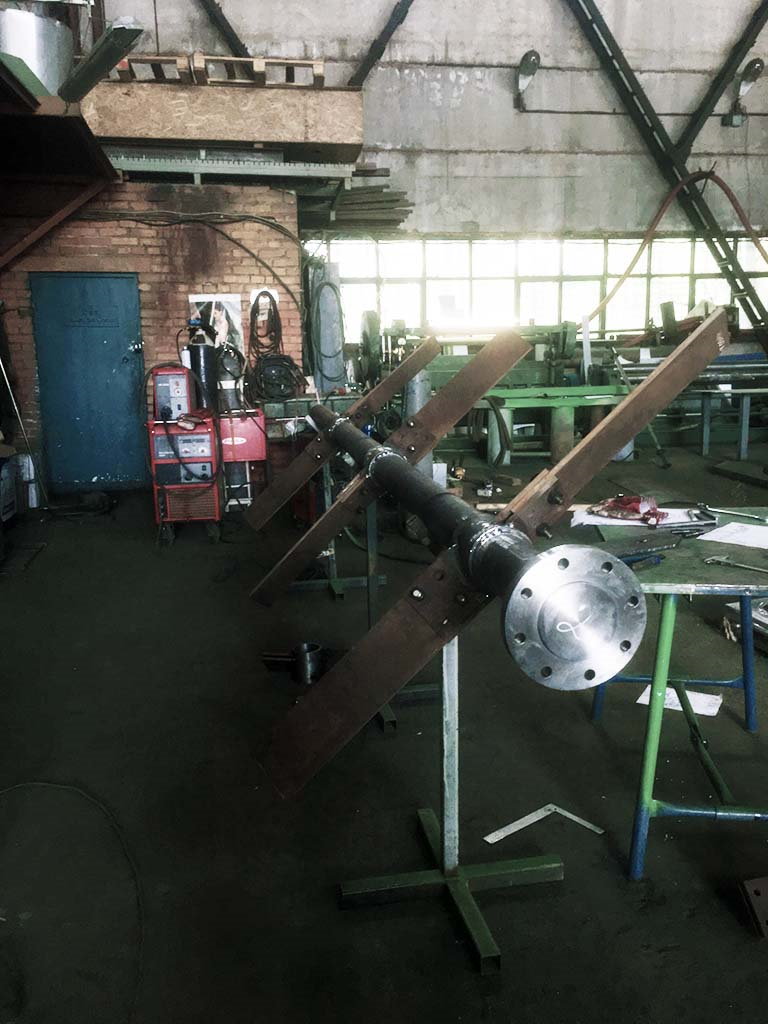

Лопасти и крыльчатки мешалок изготавливаются с высококачественной нержавеющей стали. Торцевые уплотнения валов для работы под избыточным давлением и вакуумом. Импортные и отечественные фланцевые соединения, ревизионные герметичные люки, диоптры, уровнемеры
Асинхронные электродвигатели с высокой степенью защиты и способностью функционировать в безопасном режиме на объектах спиртосодержащих производств. Электронное управление на фоне отечественных и зарубежных разработок способно функционировать согласно заданному алгоритму без участия человеческого фактора в процессе

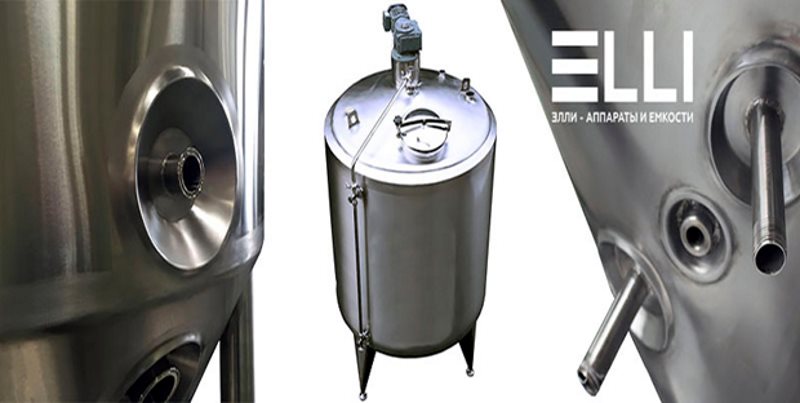

Для смешения жидких продуктов компания ELLI изготавливает и устанавливает на емкости

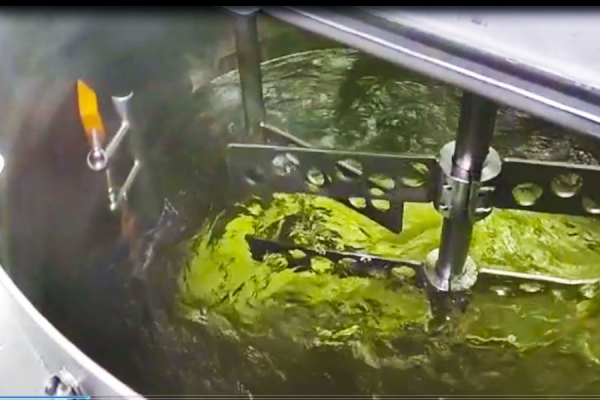

Мешалки различных технологических решений. Уточнив ваши потребности, мы анализируем и согласовываем все аспекты процесса. Далее предлагаем вам изготовление и установку мешалок на емкости
Боковые пропеллерные мешалки ELLI - EM/ER

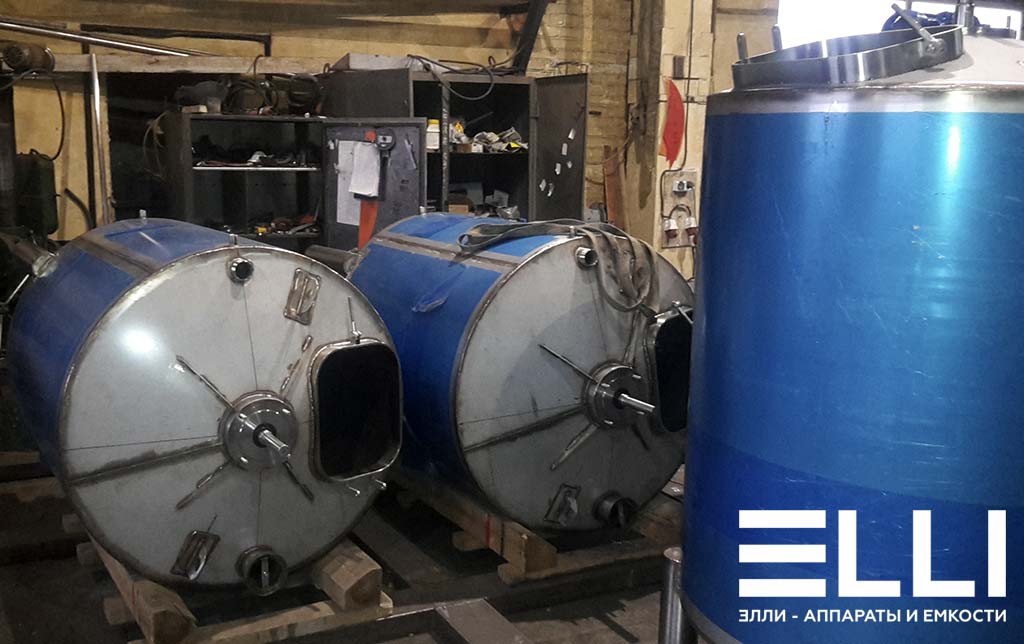

Боковые донные мешалки ELLI устанавливаются в вертикальные и горизонтальные ёмкости объемом от 5,0-200 м3. Используются в производственных ёмкостях, так и для хранения продуктов пищевых производств в объемных резервуарах (Соки, Вино, Пиво, Спирт, Масло и др.)
Применение пропеллерных мешалок с боковым расположением позволяет повысить интенсивность протекающих процессов нагрева, охлаждения и поддержания стабильной температуры продукта по всему объему емкости

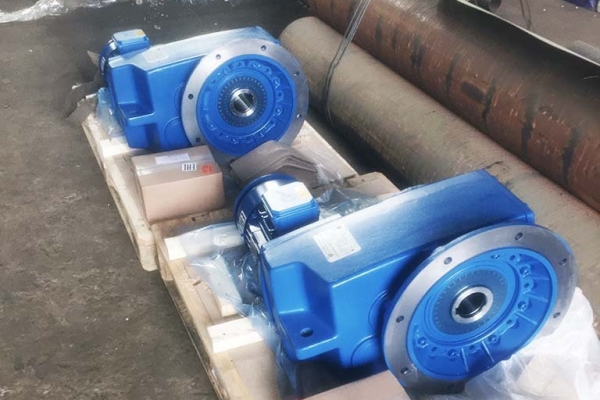

Перемешивающие устройства оснащаются прямым приводом (EM) - электродвигатель с осевым вращением ротора 1000-1500 об/мин. Серия (ER) - применяется мотор-редуктор, осевое вращение привода мешалки 200 об/мин

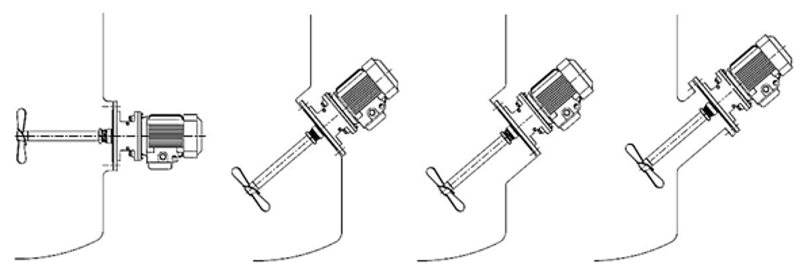

Мешалки данного типа устанавливаются в наклонном позиционировании. Осевое вращение винта создает поток жидкости по направлению ко дну резервуара, затем к поверхности стенки и существующее движение подхватывается другой мешалкой, далее операция повторяется. Таким образом, на больших емкостях достигается круговой поток, равномерное смешение и полная гомогенизация продукта, а так же отсутствие застойных зон
Актуальность использования данных мешалок рассчитана на большие объемы жидкости и несет экономическую целесообразность в энергетических ресурсах

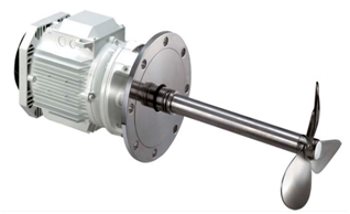

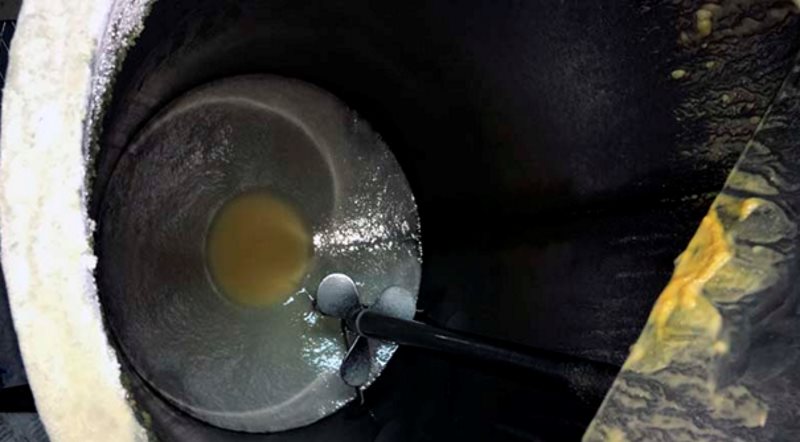

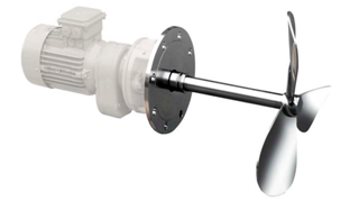

Боковая пропеллерная мешалка ELLI - EM (прямой привод)
Конструкция и характеристики:
- Винт морской (сталь AISI304/316)
- Вал привода мешалки (сталь AISI304/316)
- Монтажный фланец (сталь AISI304/316)
- Торцевое уплотнение вала - SiC/C/EPDM
Электропривод мешалки:
- Электродвигатель трехфазный, 380В
- Частота вращения - 1000-1500 об/мин
- Мощность двигателя - 1,1-11 кВт
- Электробезопасность IP55

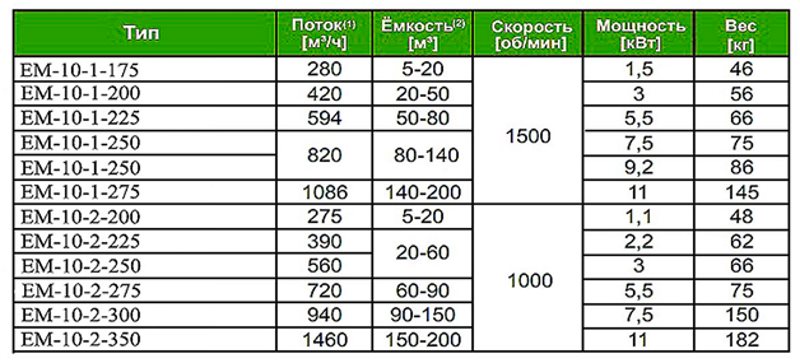

Спецификация
Боковая пропеллерная мешалка ELLI - ER (мотор-редуктор)
Конструкция и характеристики:
- Винт морской (сталь AISI304/316)
- Вал привода мешалки (сталь AISI304/316)
- Монтажный фланец (сталь AISI304/316)
- Торцевое уплотнение вала - SiC/C/EPDM
Электропривод мешалки:
- Электродвигатель трехфазный, 380В
- Частота вращения винта –200 об/мин.
- Мощность двигателя – 0,55 - 4 кВт
- Электробезопасность IP55

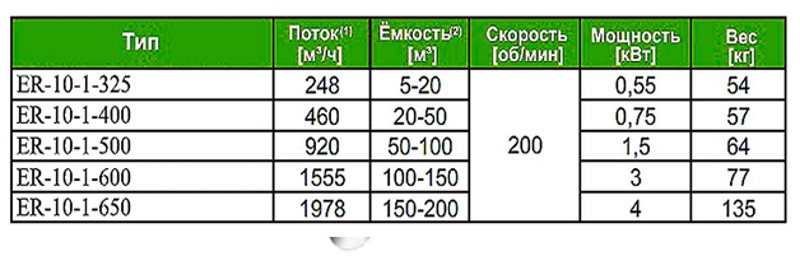

Спецификация

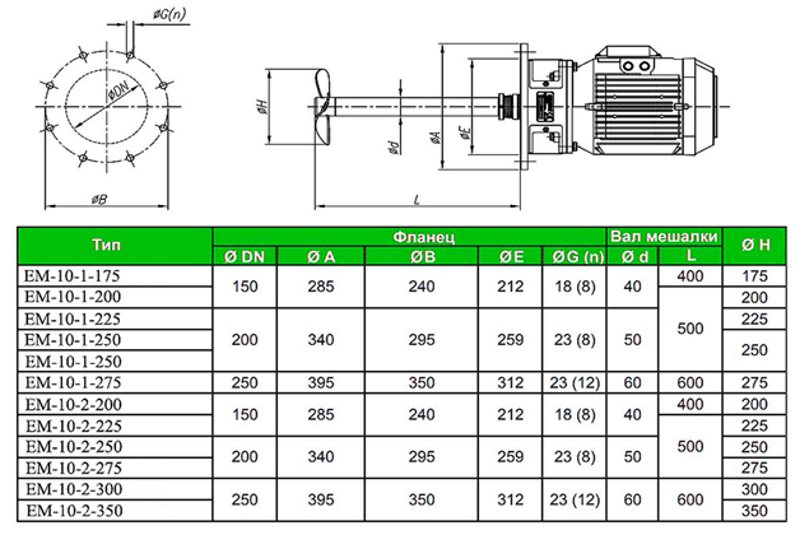

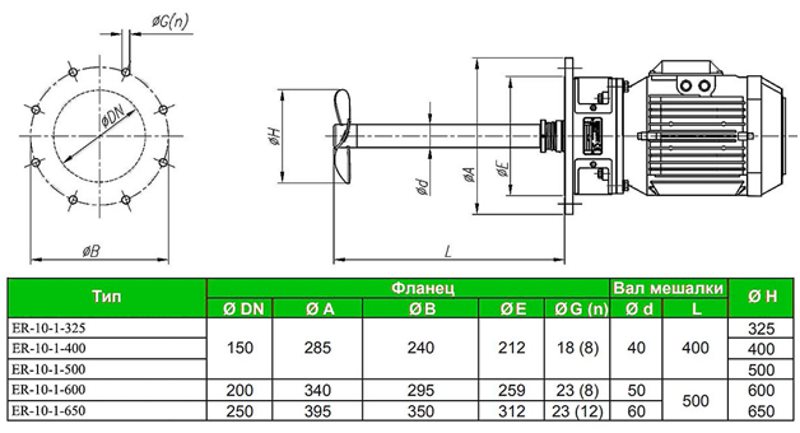

Монтажный фланец, размеры устройства

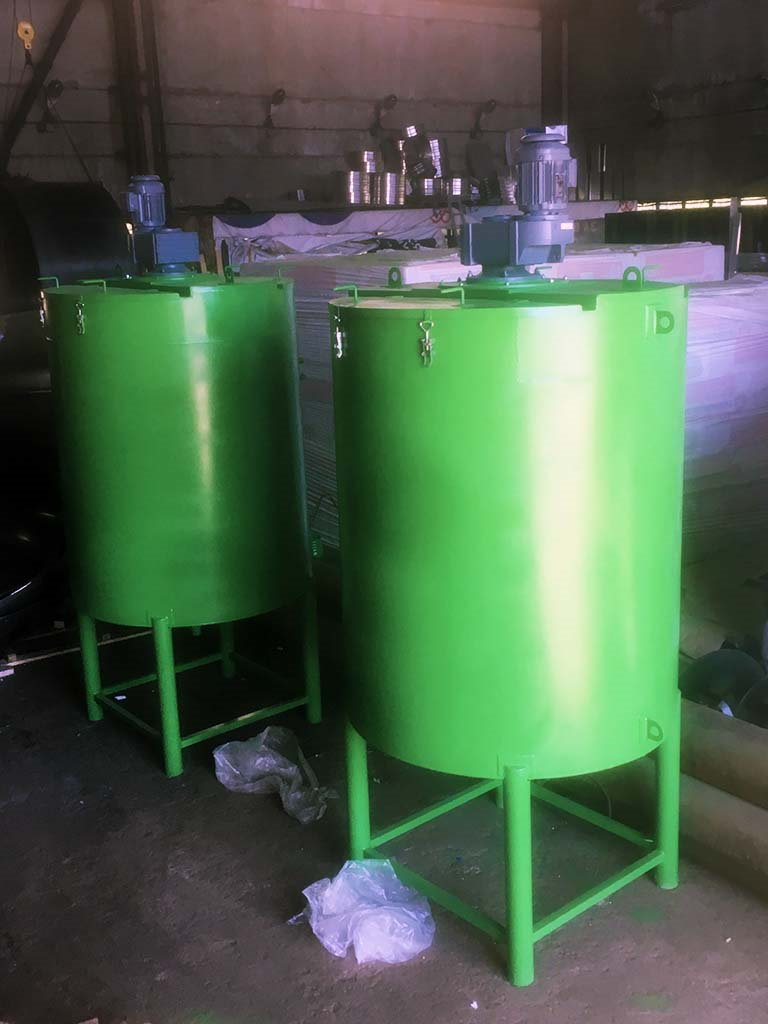

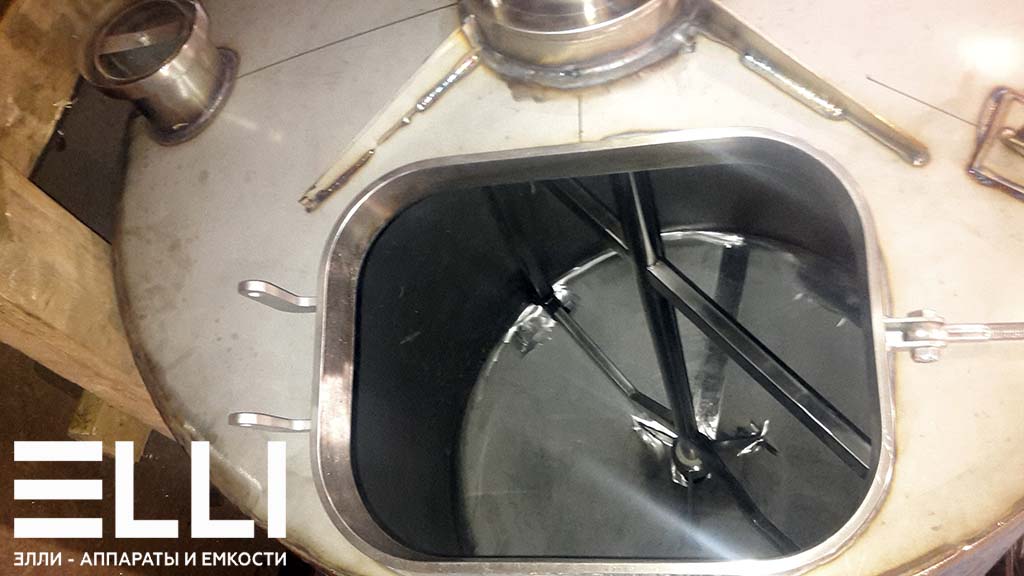

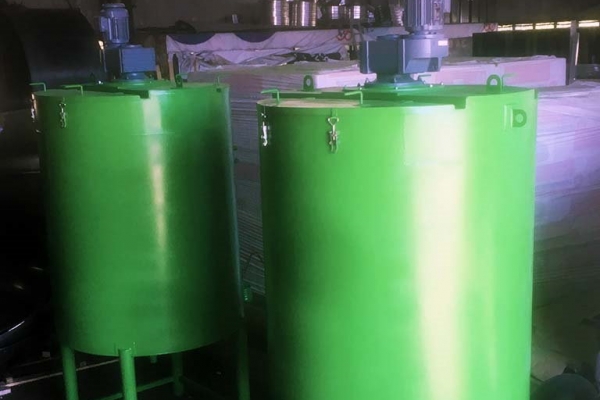

Вертикальные мешалки ELLI - EMI/ERI

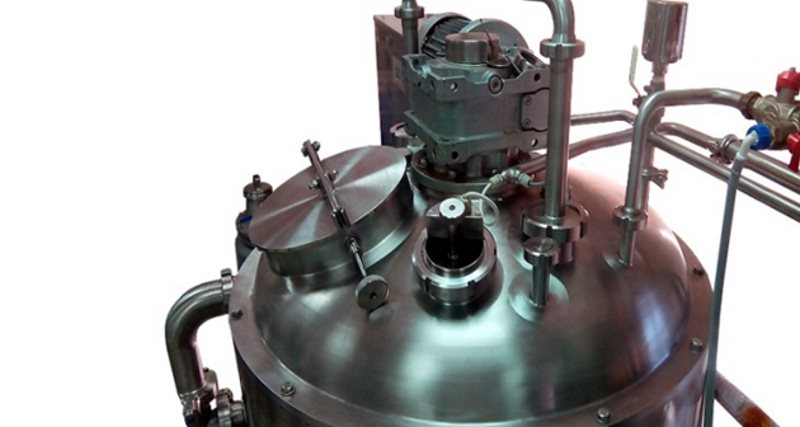

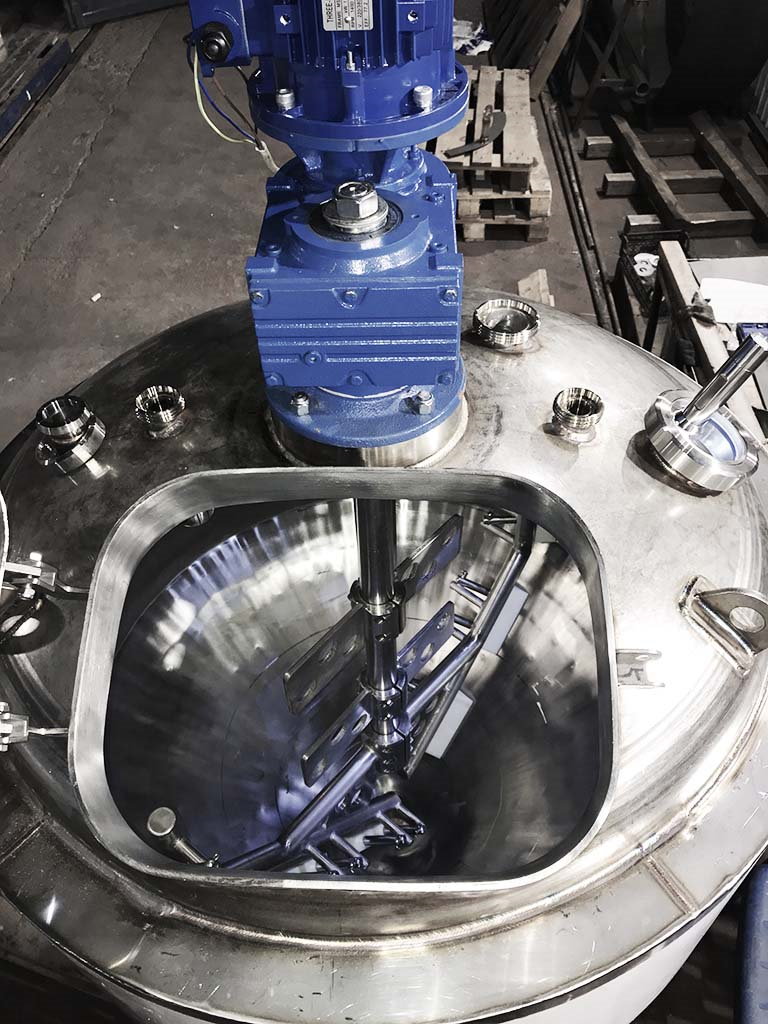

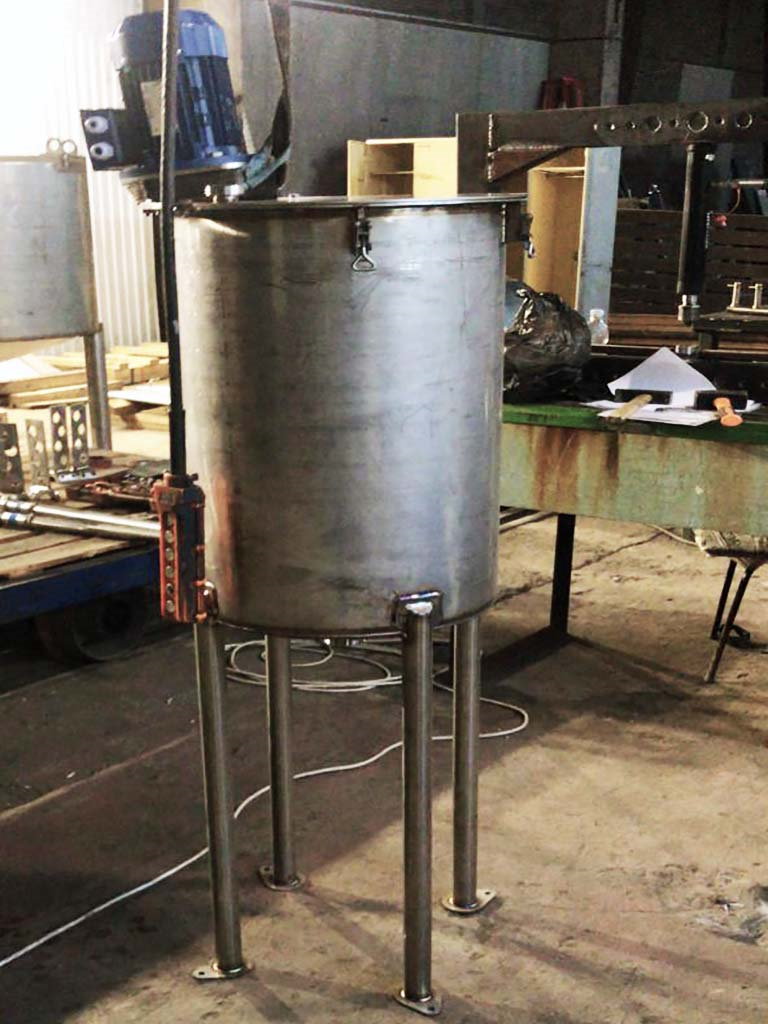

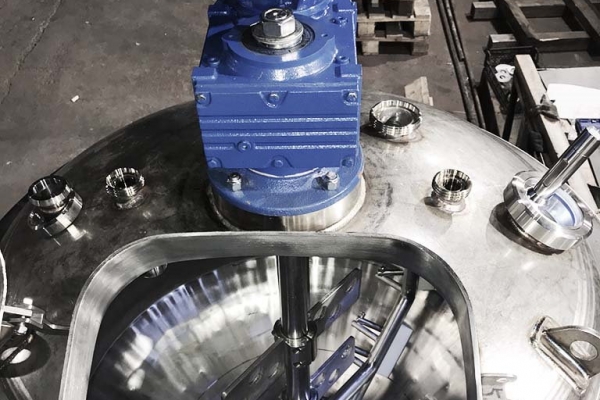

На емкости до 20 м3 устанавливаются перемешивающие устройства (мешалки) с верхним приводом от электродвигателя и с применением редуктора - до 10 м3. Устройство предназначено для процессов перемешивания, диспергирования и рециркуляции, а так же для повышения интенсивности протекающих процессов нагрева, охлаждения и поддержания стабильной температуры продукта по всему объему емкости

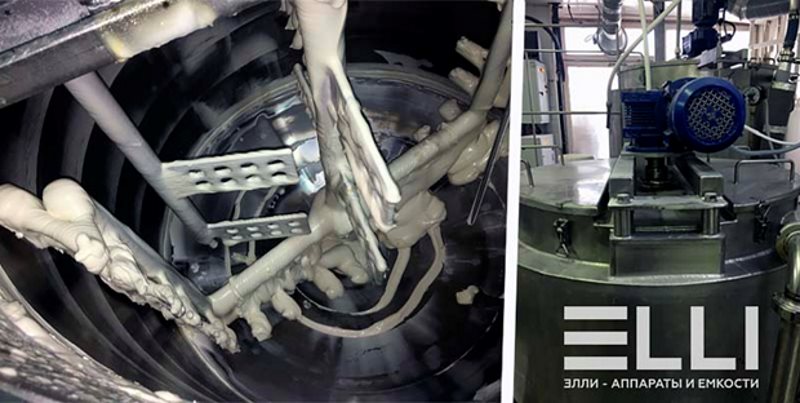

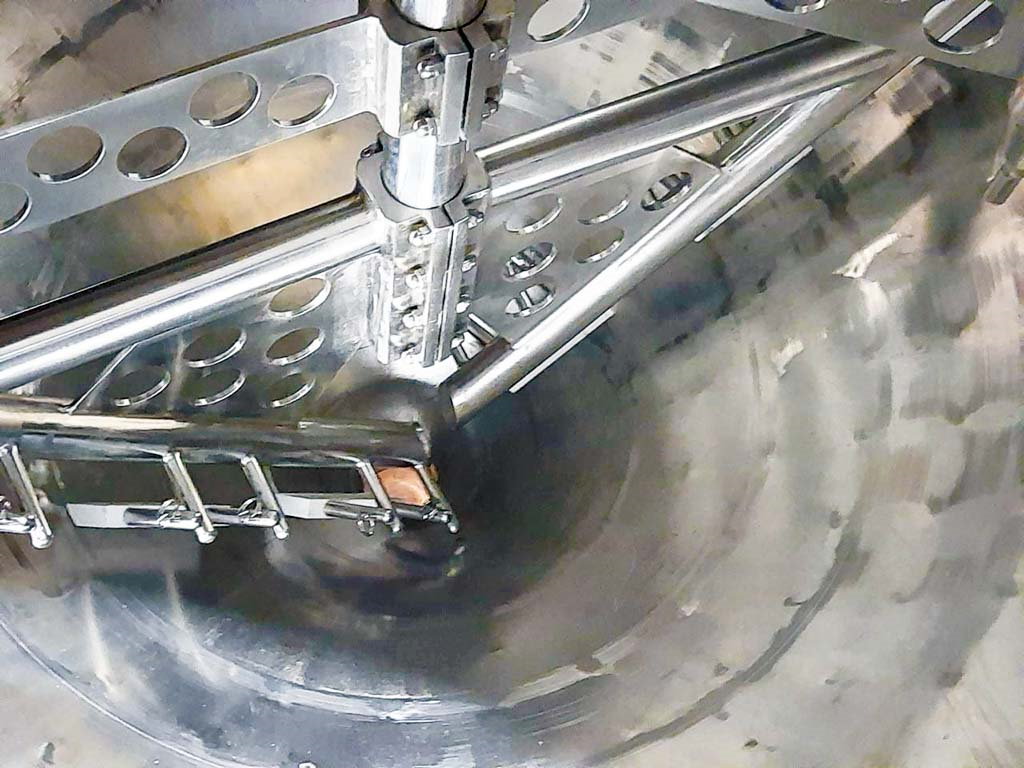

Данные мешалки нашли широкое применение процессов перемешивания продуктов в косметической, химической, фармацевтической , пищевой промышленности. Рабочий орган перемешивающего устройства - лопасти, винт, зубчатая фреза (для разрыва мягких тканей)

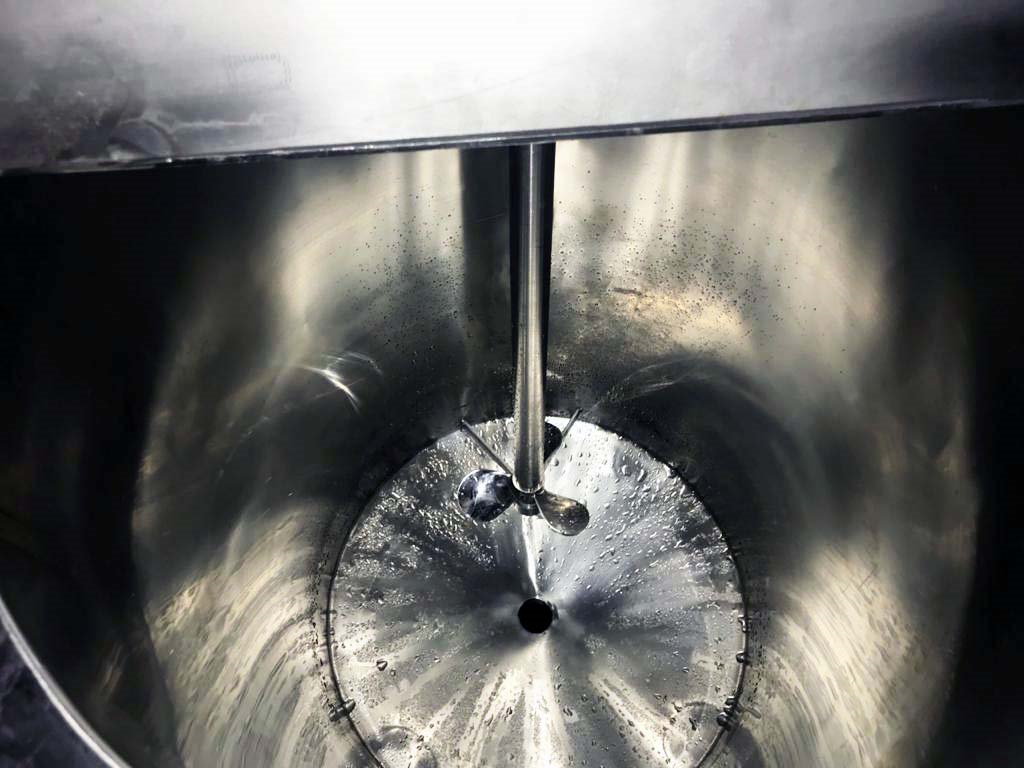

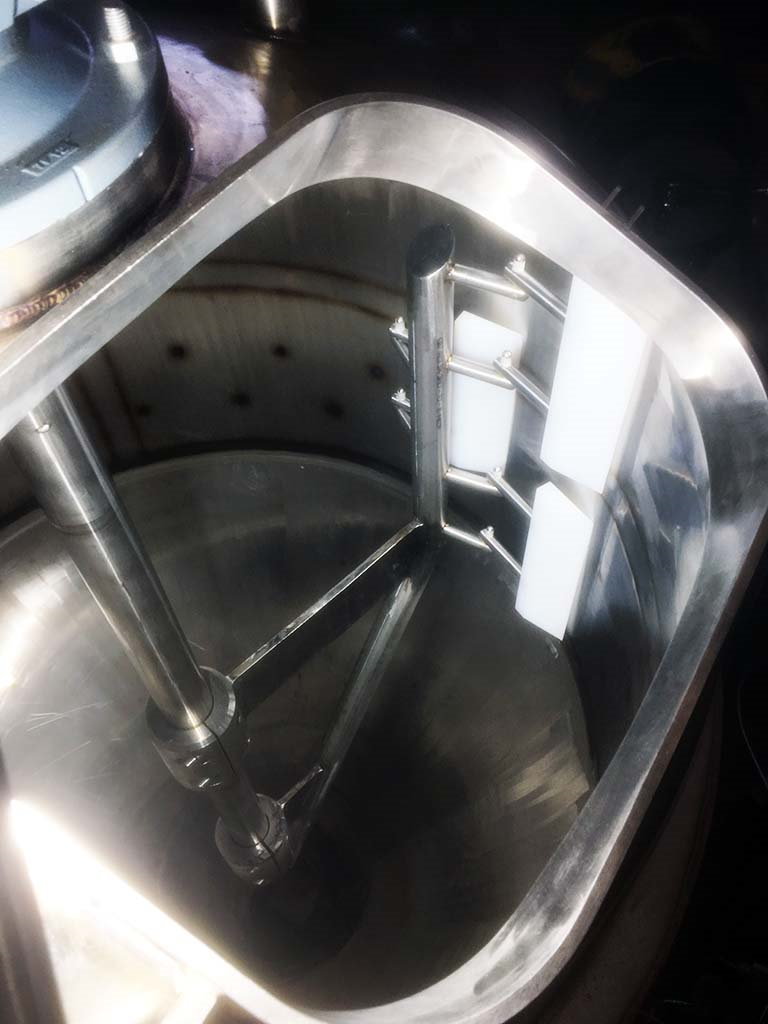

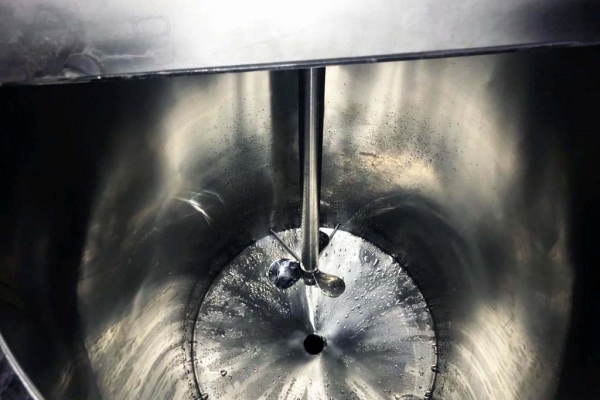

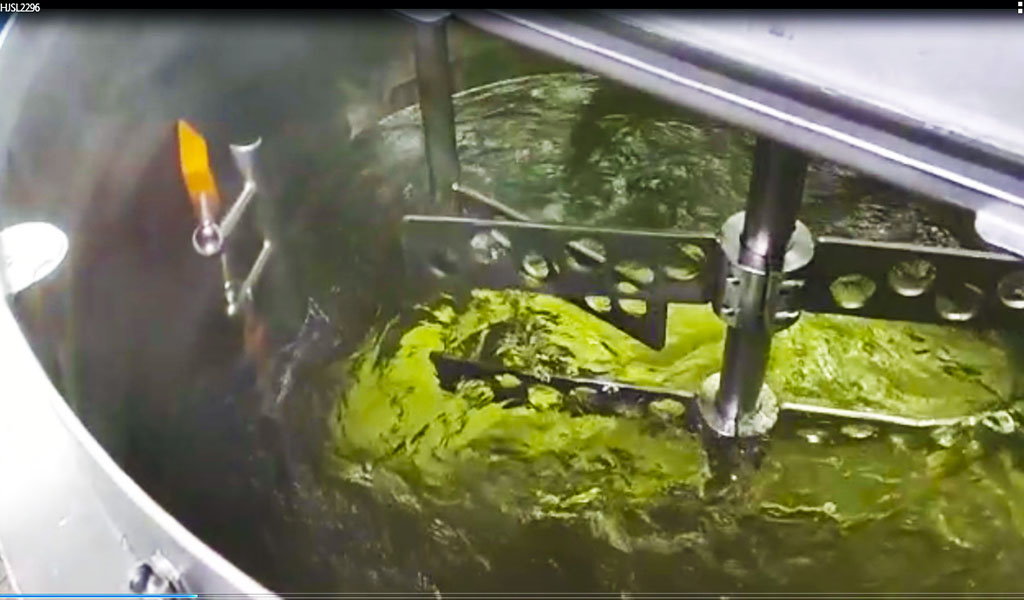

Принцип работы: перемешивающие устройства устанавливаются по центру емкости (концентрично). Для предотвращения движения продукта в круговом движении - на внутренние стенки устанавливаются отражатели, дефлекторы. При расположении мешалки со смещением (эксцентрично), вертикальной оси емкости - дефлекторы необязательны. Вращение рабочего органа - лопастей винта, пропеллера направляет жидкость ко дну сосуда, а затем продукт поднимается вдоль стенок емкости к поверхности. Оптимальная работа достигается при использовании сферических днищ или в виде конуса
Вертикальные мешалки ELLI - EMI (прямой привод)
Конструкция и характеристики:
- Винт морской, лопасти, фреза… (AISI304/316)
- Вал привода мешалки (сталь AISI304/316)
- Монтажный фланец (сталь AISI304/316)
- Торцевое уплотнение вала - SiC/C/EPDM
Электропривод мешалки:
- Электродвигатель, 380 В, 1,1-75 кВт
- Частота вращения - 1000-1500 об/мин
- Электробезопасность IP55

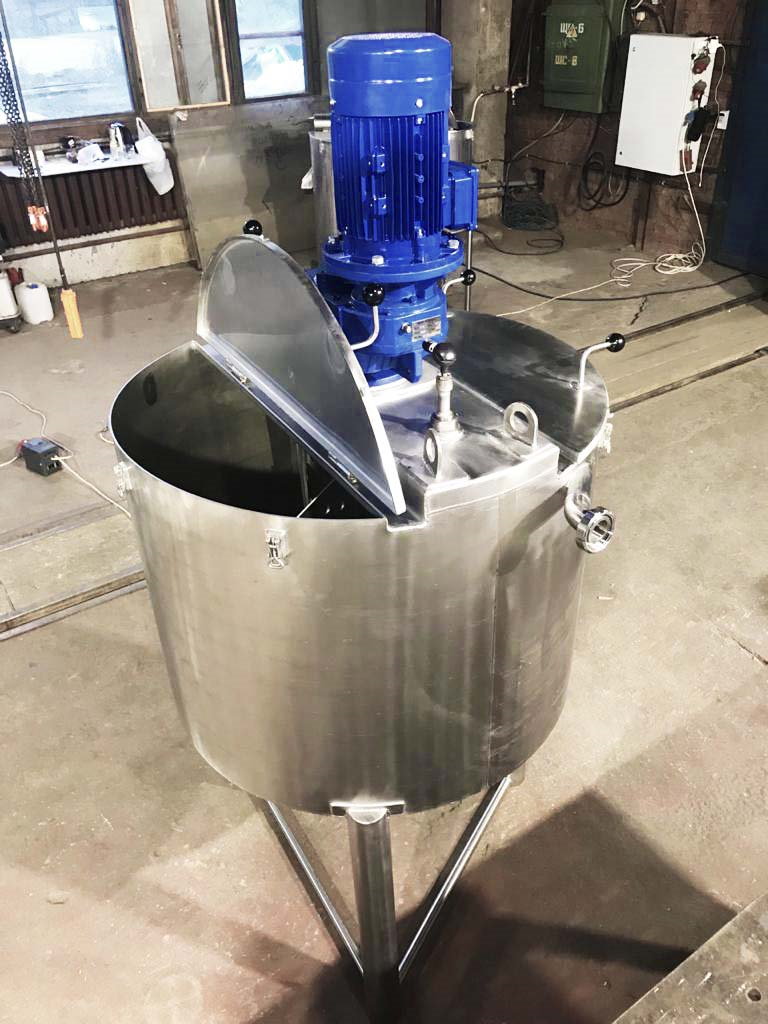

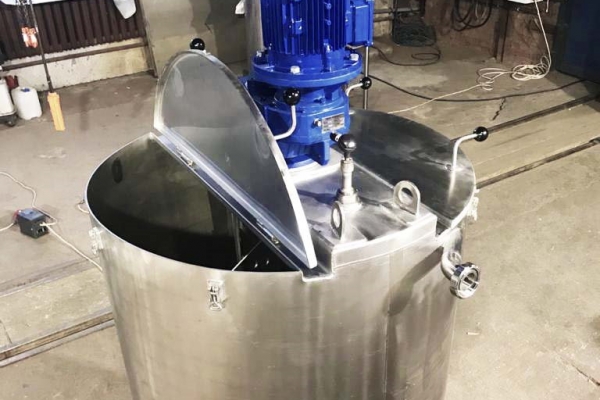

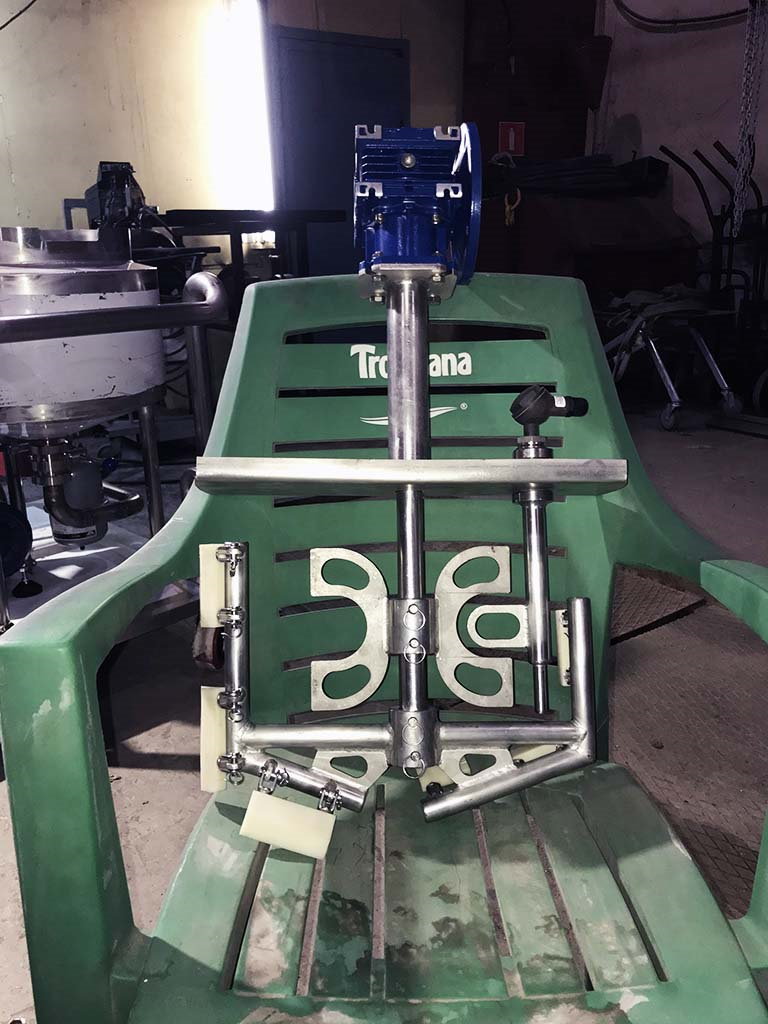

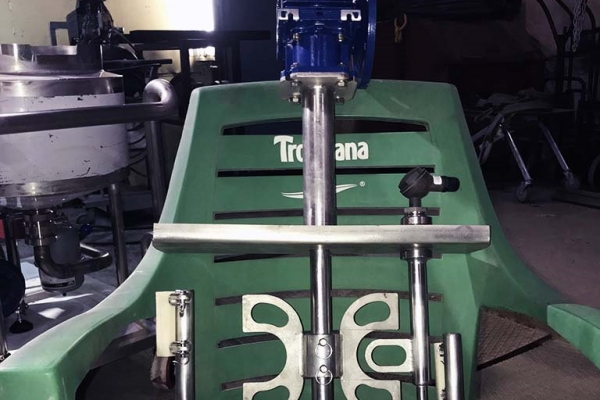

Вертикальные мешалки ELLI – ERI ( мотор – редуктор)
Конструкция и характеристики:

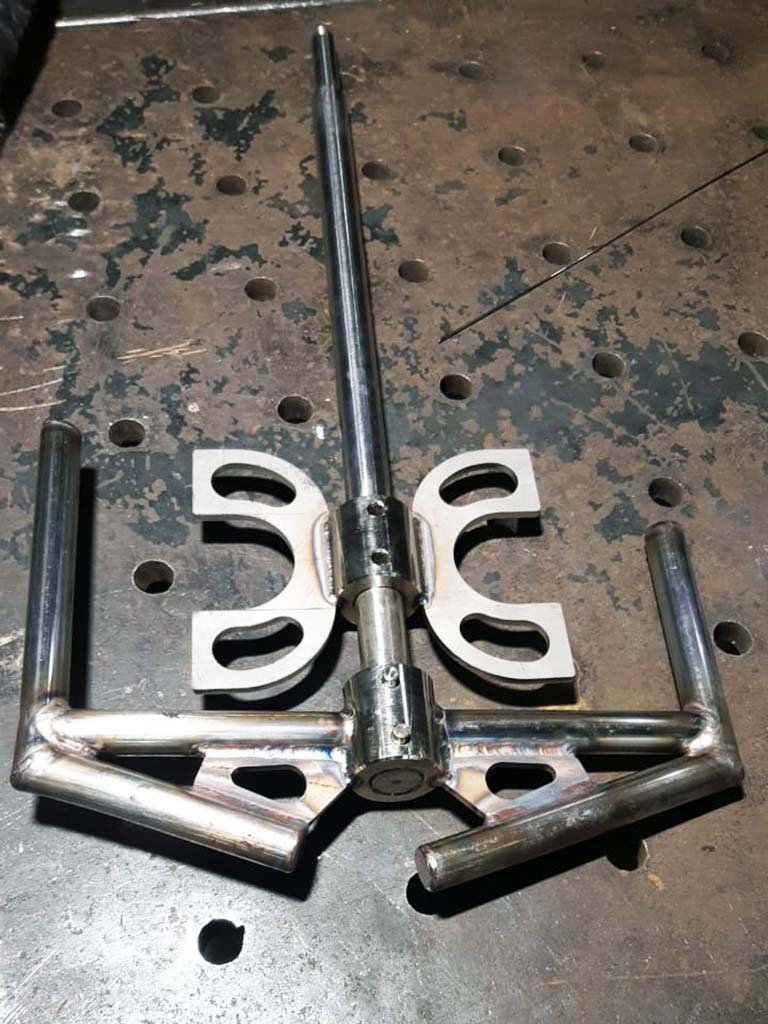

- Винт морской , лопасти, фреза, якорь и др.
- Вал привода мешалки (сталь AISI304/316)
- Монтажный фланец (сталь AISI304/316)
- Торцевое уплотнение вала - SiC/C/EPDM
Электропривод мешалки:
- Электродвигатель, 380 В, 0,55-11 кВт
- Червячный мотор-редуктор 200 об/мин
- Электробезопасность IP55
