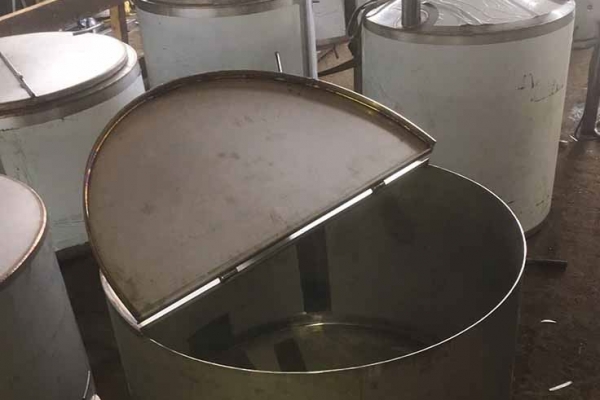

ELLI изготавливает емкостное оборудование - сосуды и аппараты с темперирующими рубашками для широкой сферы применения. В современной промышленности использование данных емкостей обусловлено изменением физических и химических свойств материалов, когда другие варианты переработки будут неэффективны
Емкостные аппараты с теплообменными рубашками применяются в различных сегментах рынка:
- Химическая промышленность - подготовка и проведение реакций
- Фармацевтическая промышленность - синтез и производство препаратов
- Косметическая промышленность - купажирование
- Пивное производство - ферментация и обработка солода и хмеля
- Молочное производство - пастеризация и хранение, а так же производство мороженного
- Винзаводы - винификаторы для красных и белых сортов
- Пищевое направление - варочные котлы, консервация и переработка овощей мяса и др.
- Расположение темперирующих рубашек возможно на днище и обечайке емкости

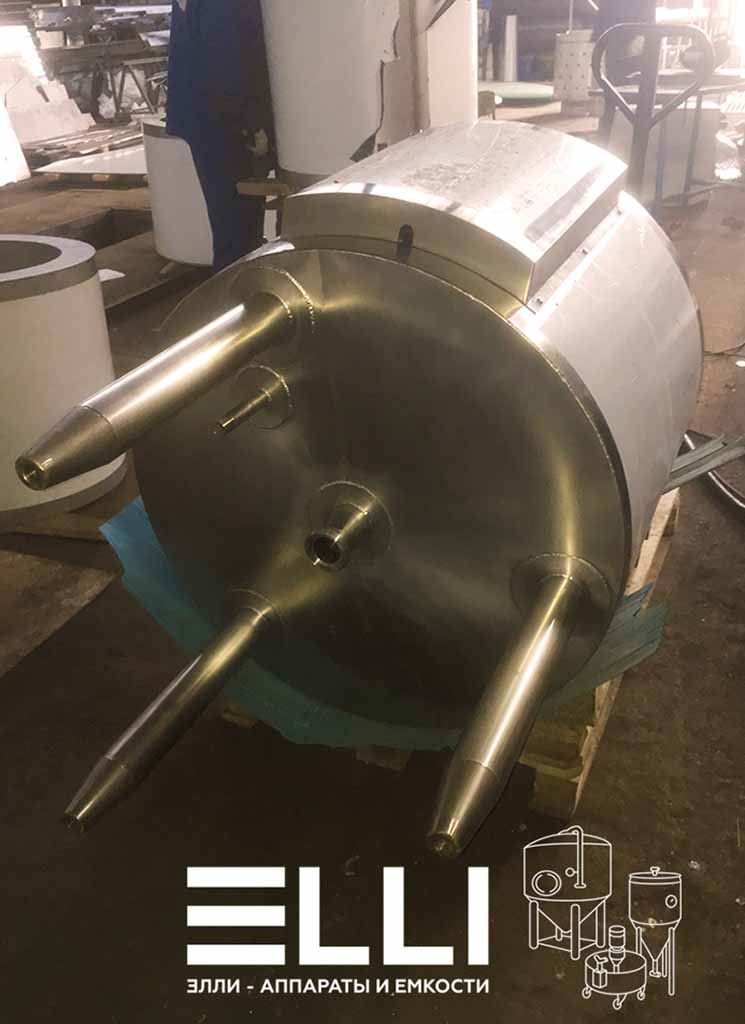

Сосуды имеют горизонтальное и вертикальное позиционирование. Конструкция аппарата снабжена неотъемлемым элементом теплообменник. Наличие данных устройств на одной емкости может варьировать от одного и более. Возможно использование, как для нагрева обрабатываемого продукта, так и для его стабилизации и охлаждения. Для нагрева допускается использование различных установок - парогенераторы, водонагреватели, газовые и твердотопливные котлы. В сфере охлаждения проточная вода или хладагент - жидкий так и парообразный фреон
ELLI изготавливает аппараты с теплообменными рубашками различных вариантов:

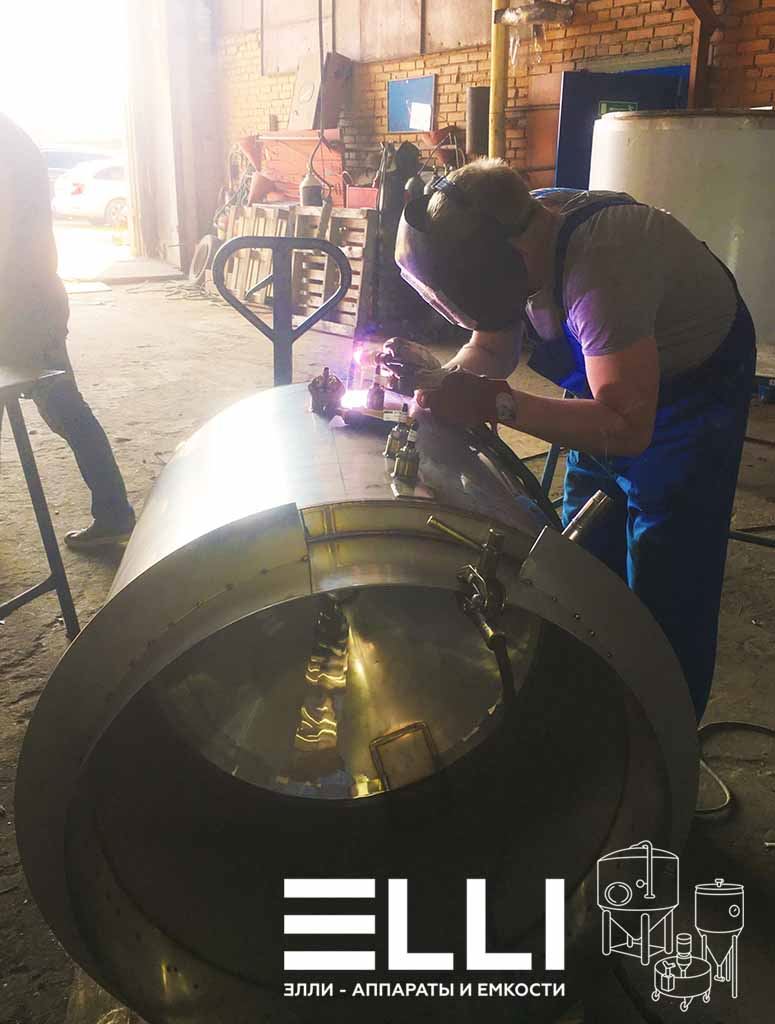

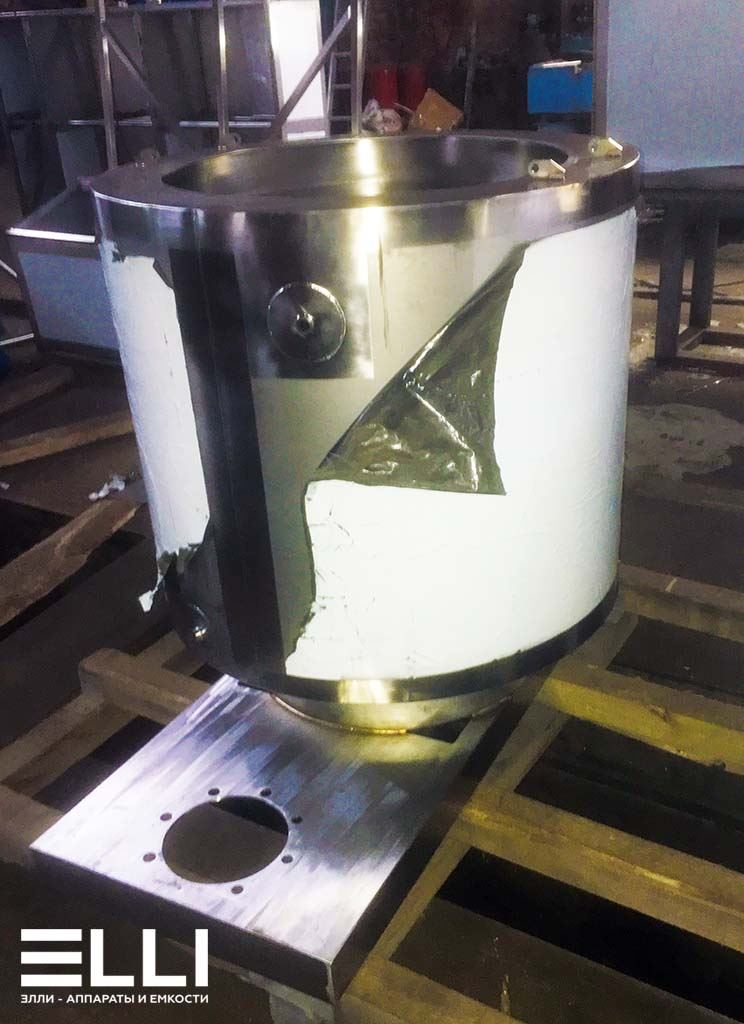

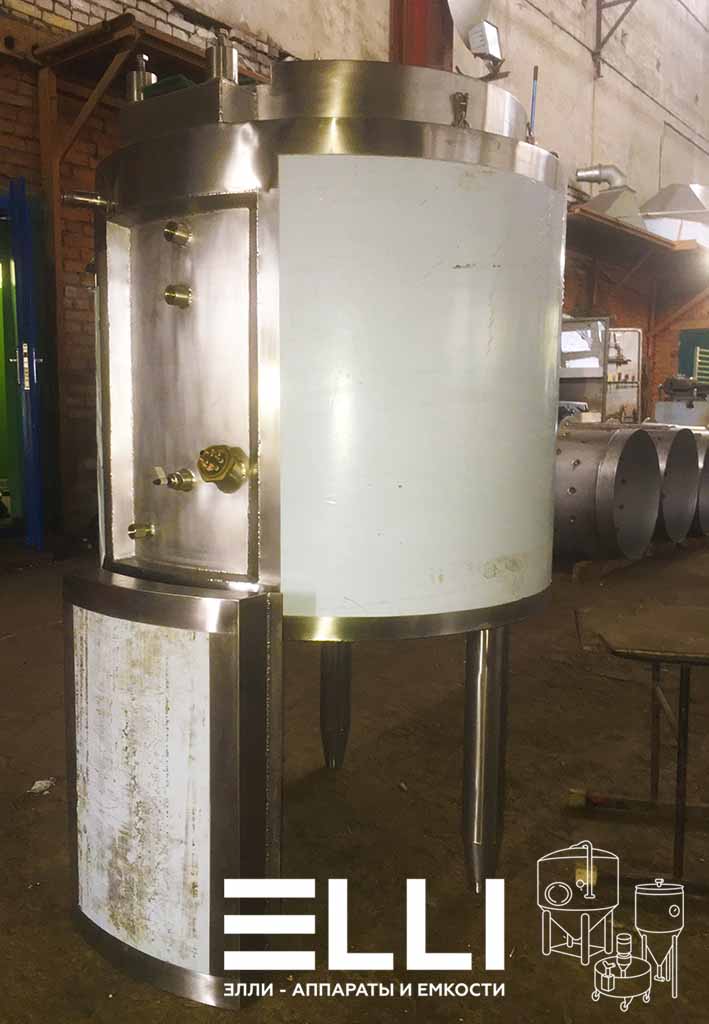

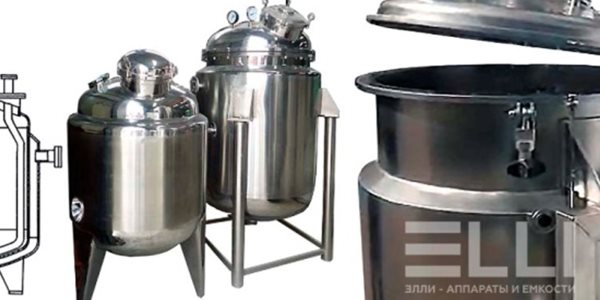

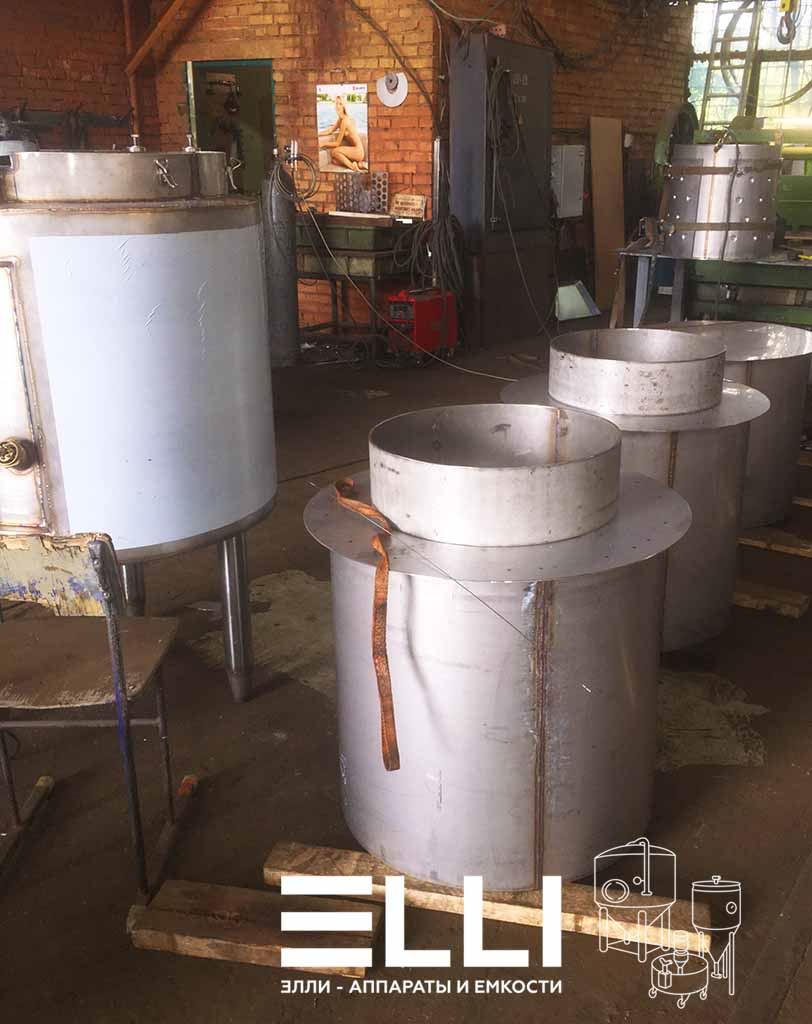

Рубашка «корпусного» типа имеет гладкую поверхность. Повторяет форму аппарата и приваривается на кольца . Адаптирована для работы с парогенераторами, твердотопливными котлами, а так же генераторами ледяной воды. Работает под избыточным давлением до 2 бар*

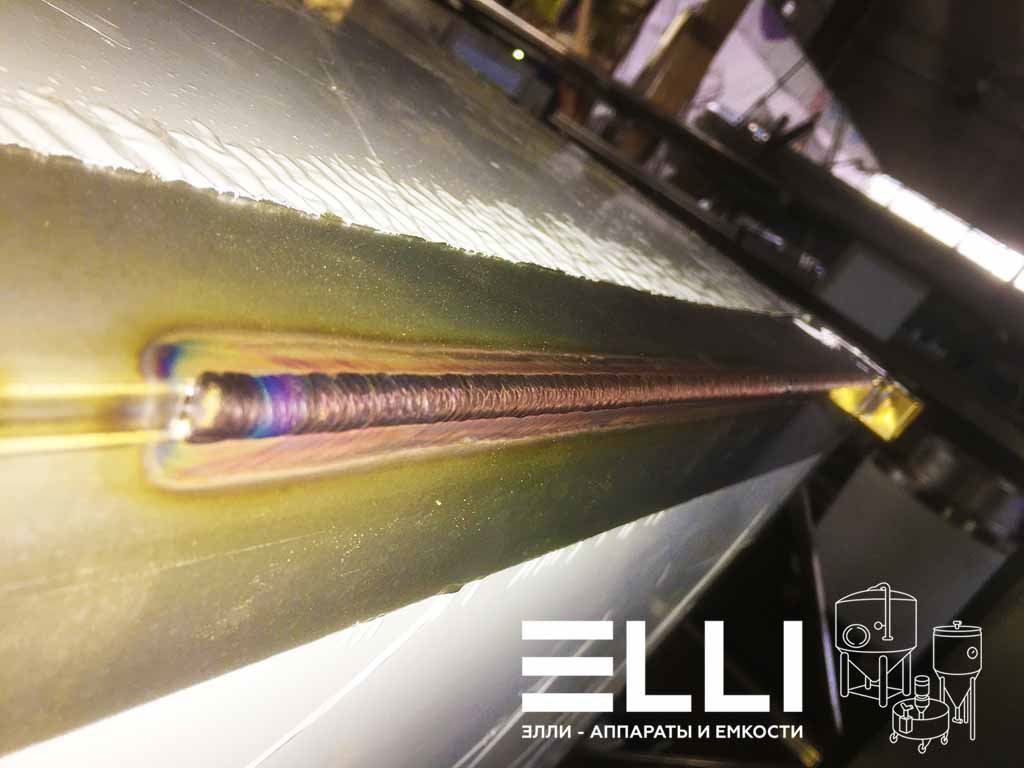

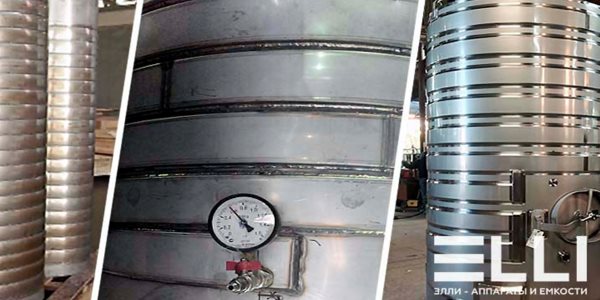

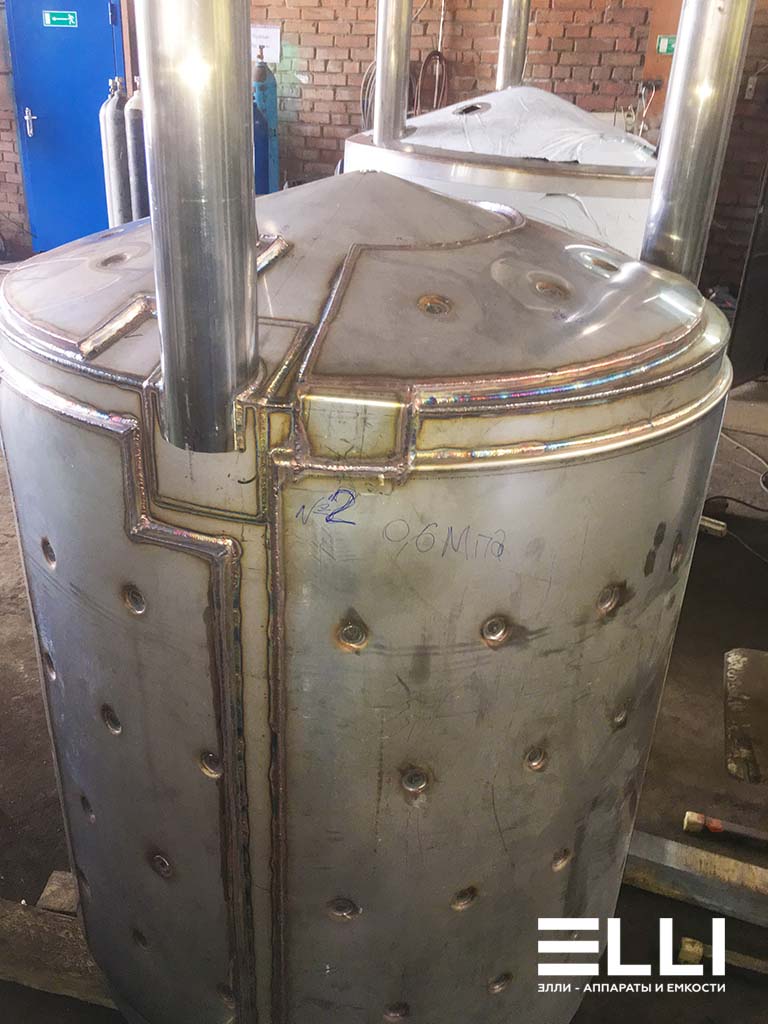

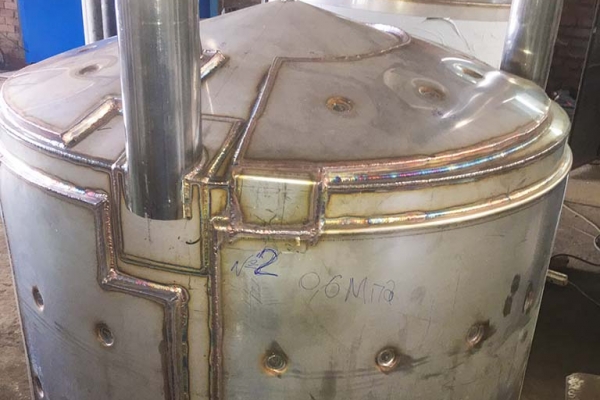

Тип «Штрипс», отбортованные полосы имеют форму «П» профиля. Возможно применения проката другой геометрии - полукруг, уголок. Адаптирована для работы с парогенераторами, твердотопливными котлами, а так же чиллер-фанкойлами (генераторами ледяной воды). Работает под избыточным давлением до 3х бар*

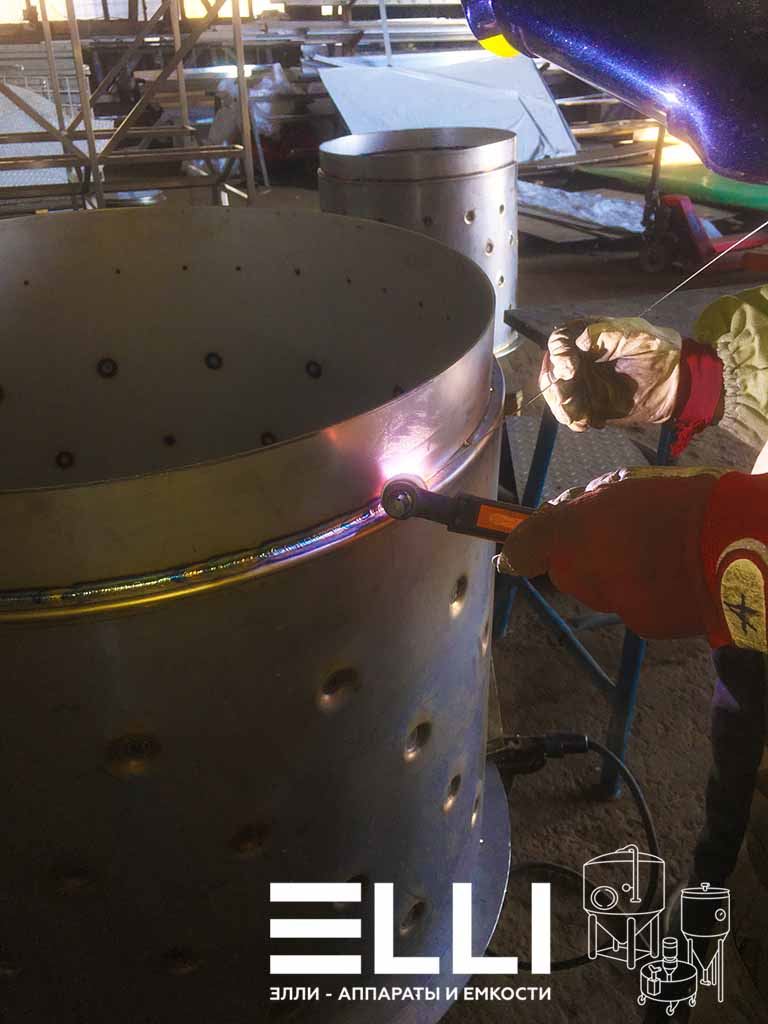

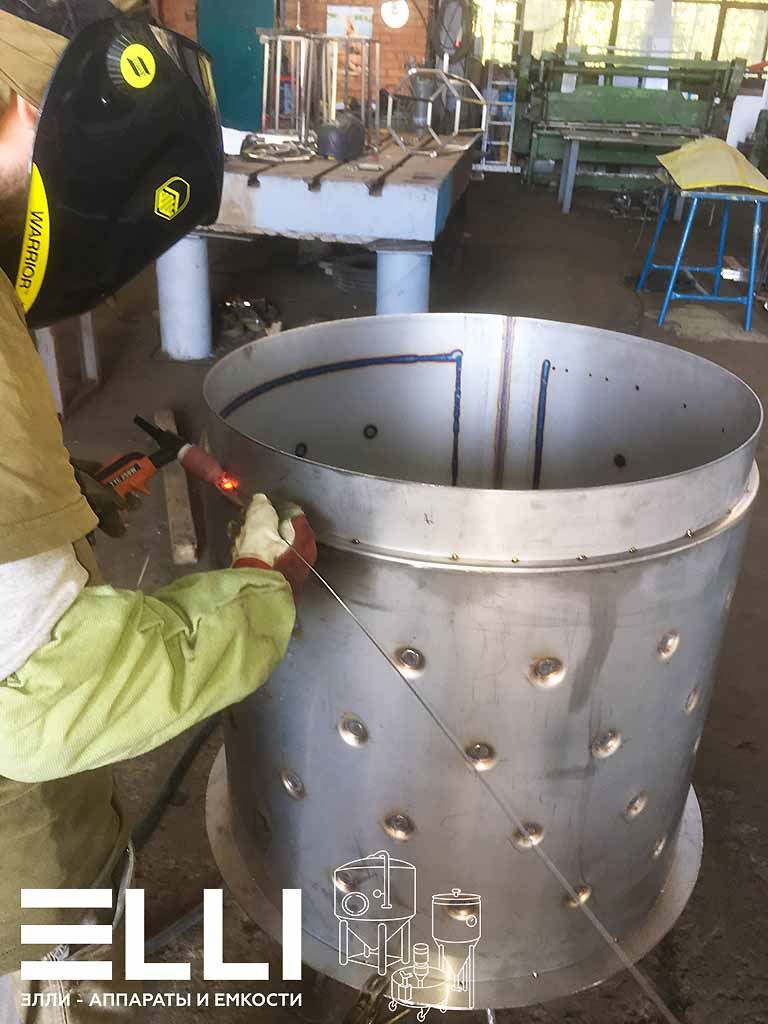

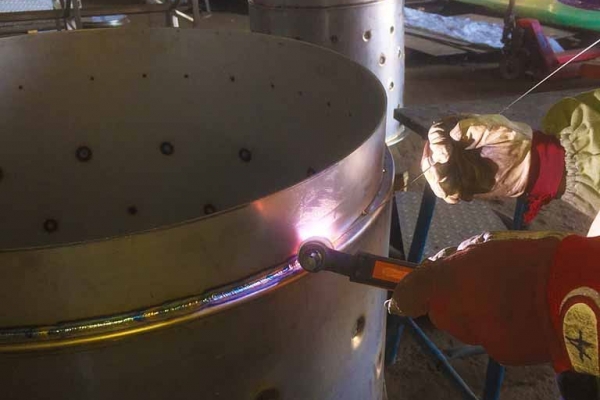

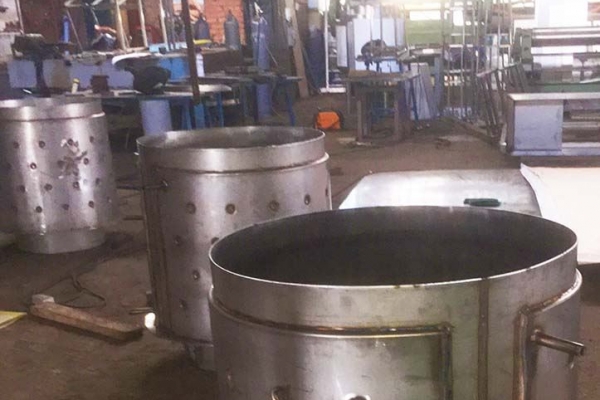

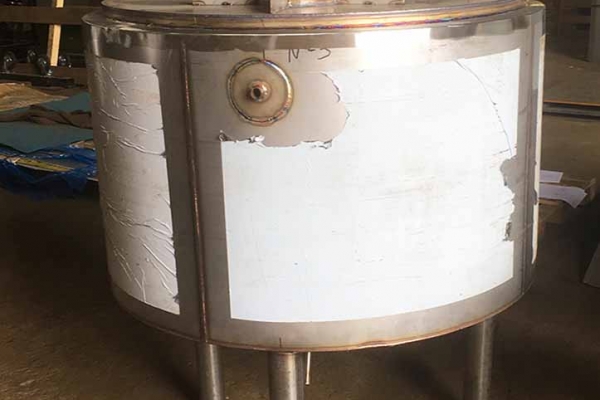

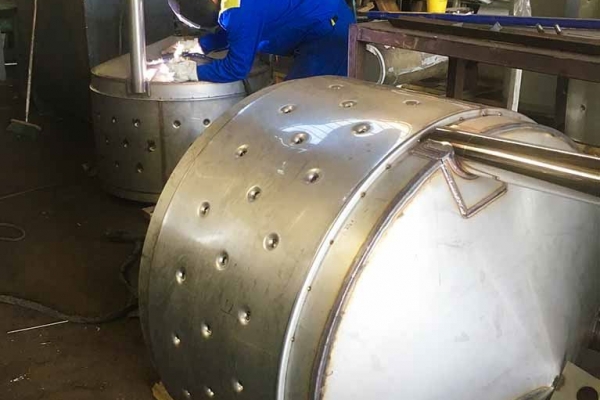

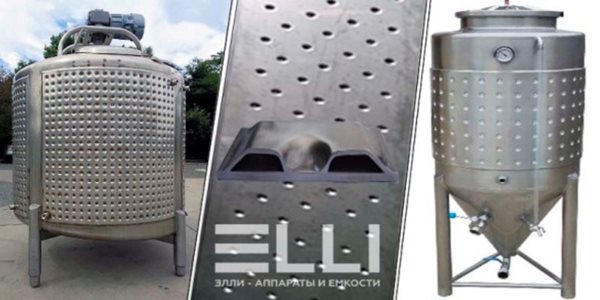

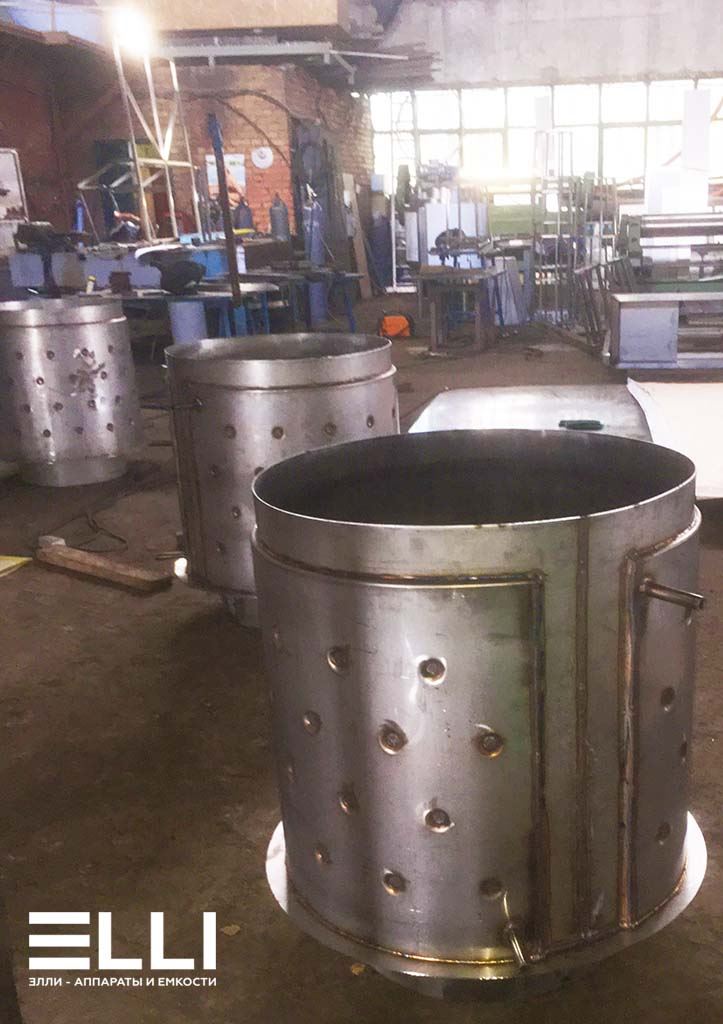

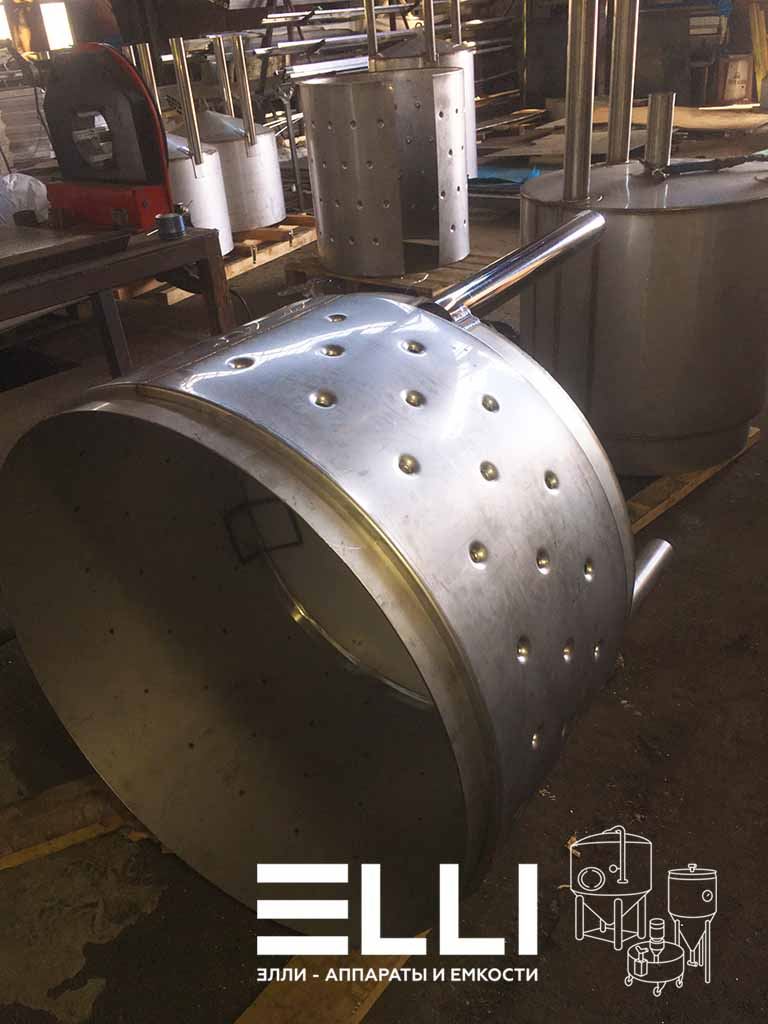

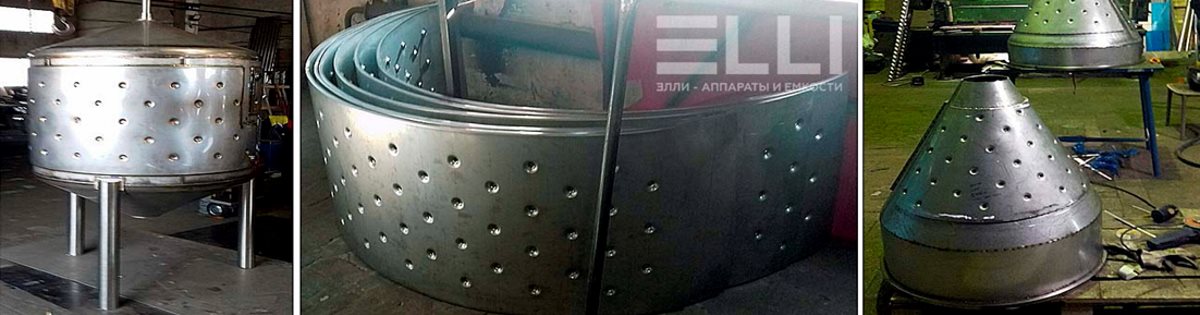

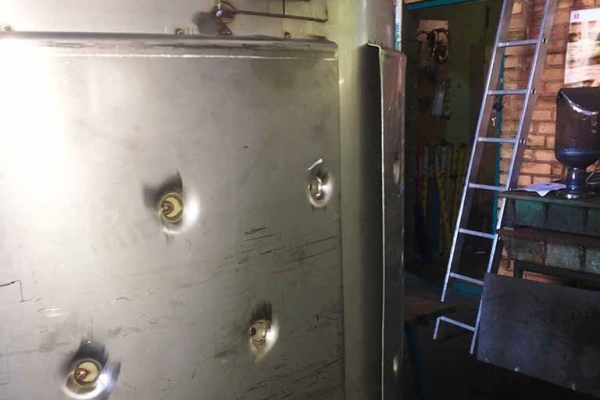

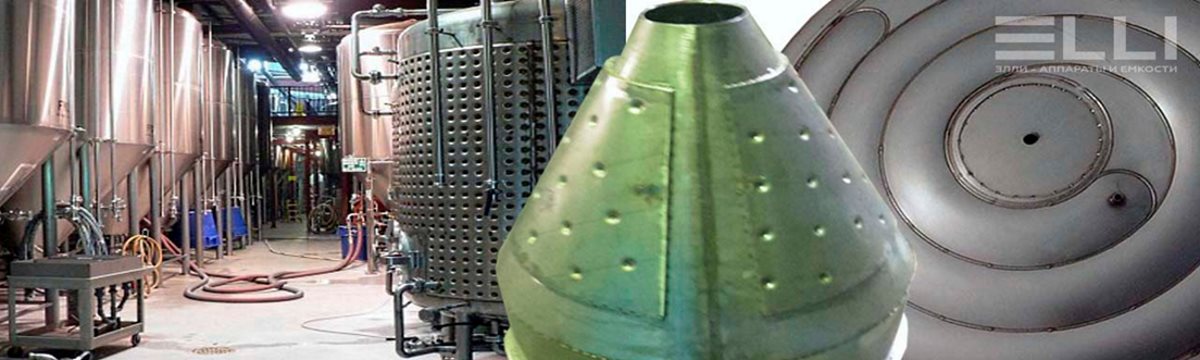

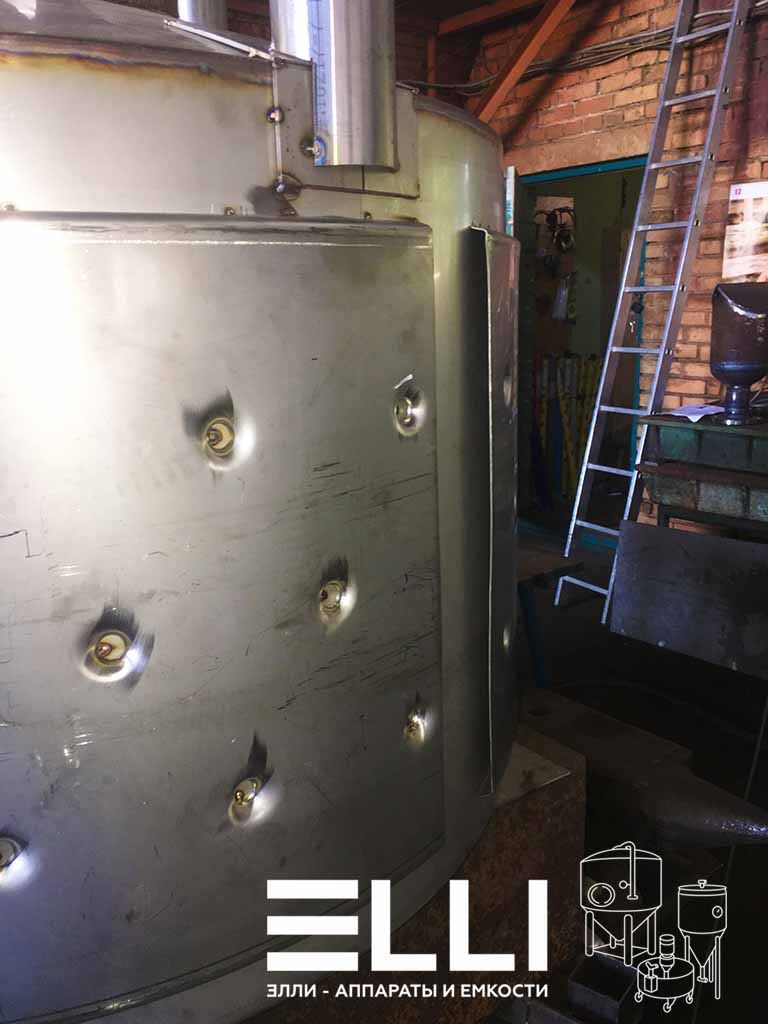

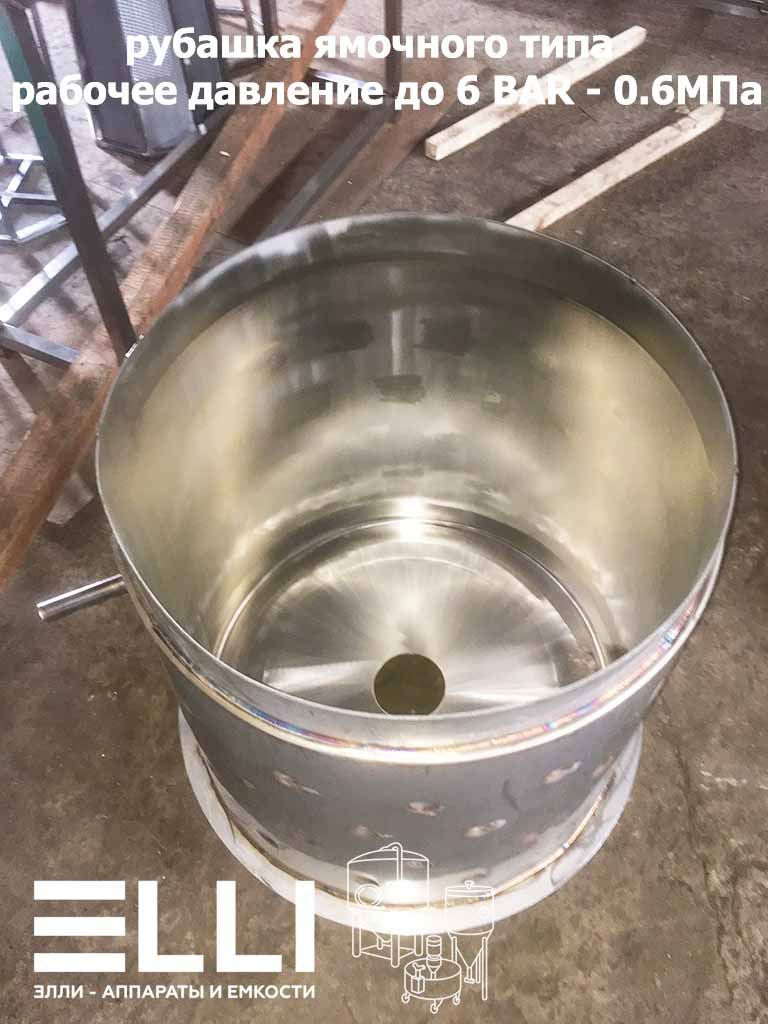

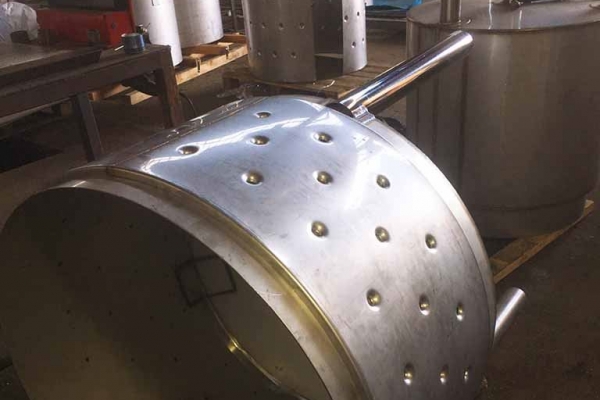

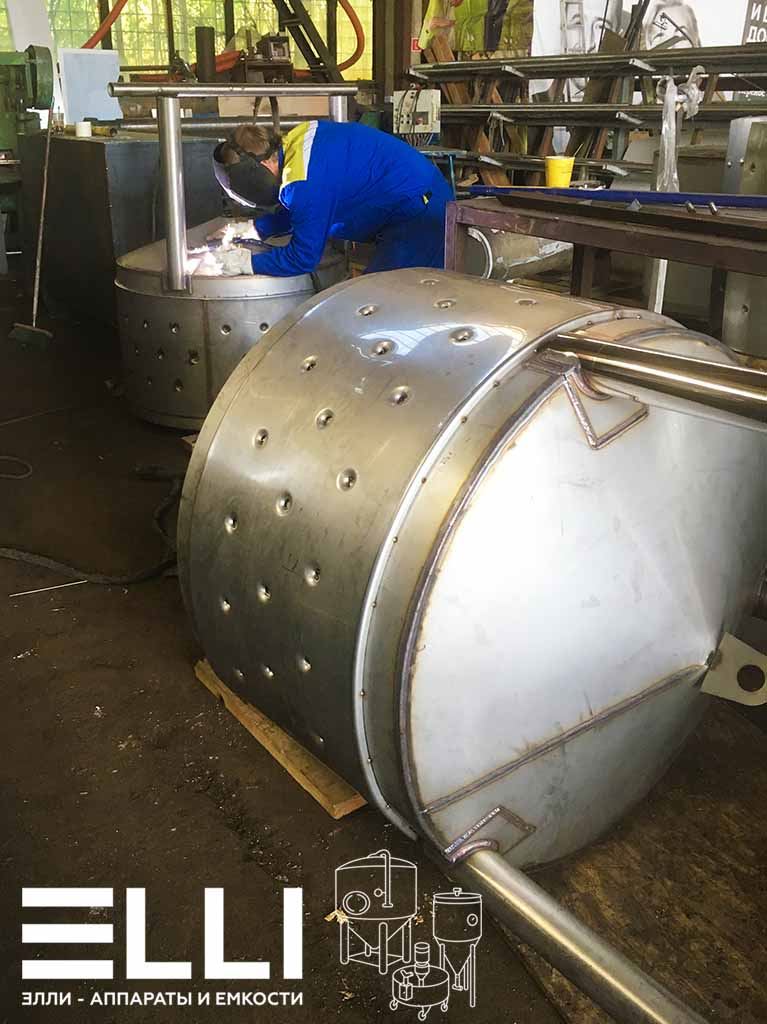

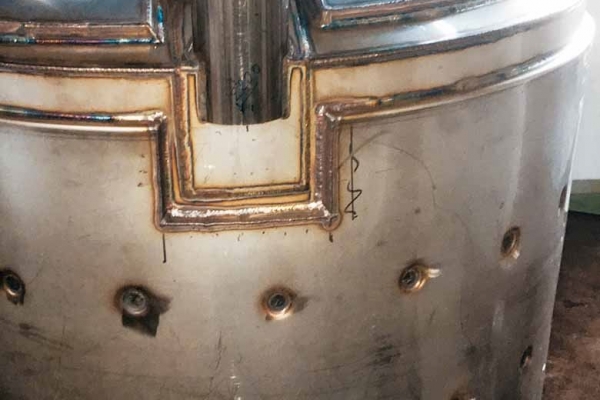

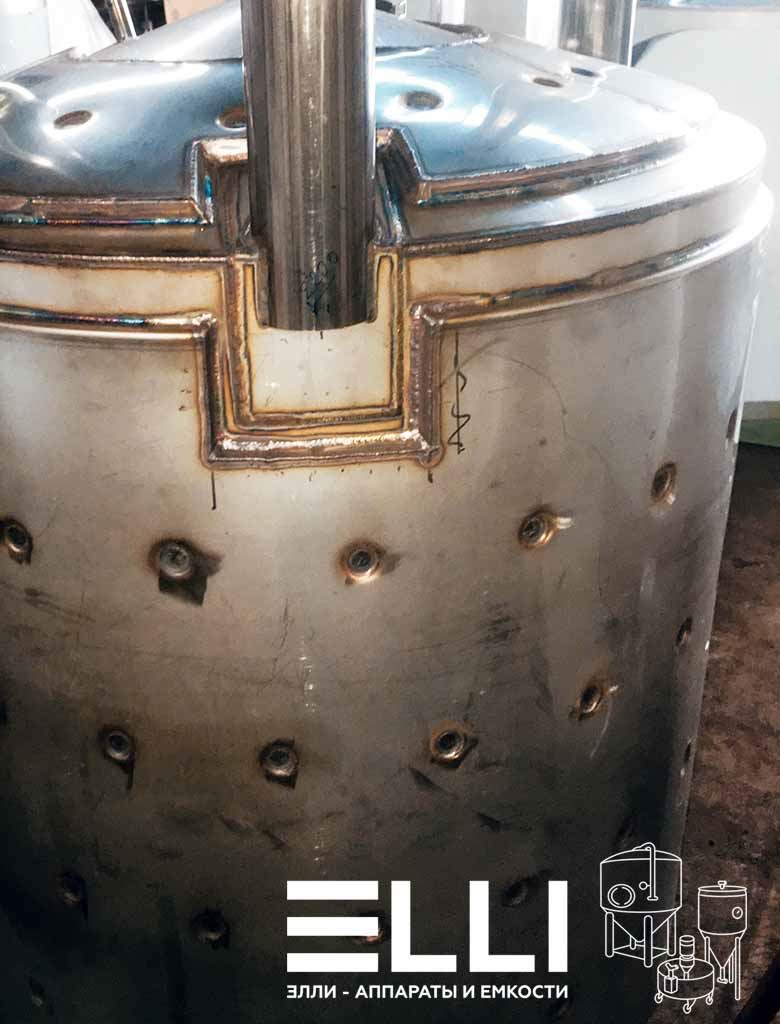

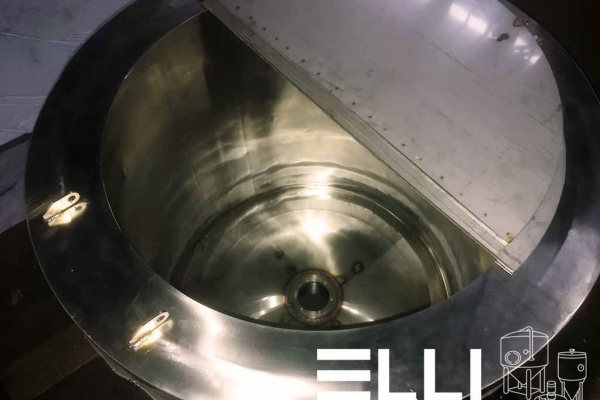

Рубашка ямочная «Пуклеванного» типа, распределяет внутреннего напряжение равномерно по всей плоскости. Адаптирована для работы с парогенераторами, газовыми и твердотопливными котлами, а так же чиллер-фанкойлами (генераторами ледяной воды) Рабочее давление до 6 бар*

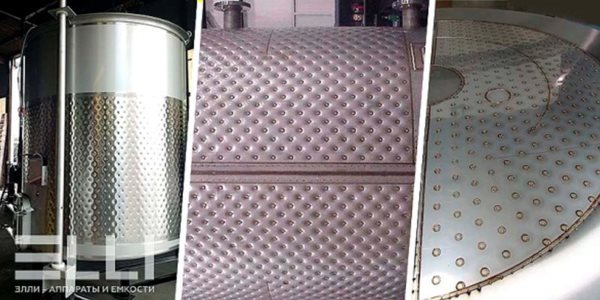

Рубашка гидроформованная, производится с использованием лазерных технологий и последующим гидравлическим расширением. Адаптирована для работы с парогенераторами, газовыми и твердотопливными котлами, а так же чиллерами и чиллер-фанкойлами Рабочее давление до 6 бар*

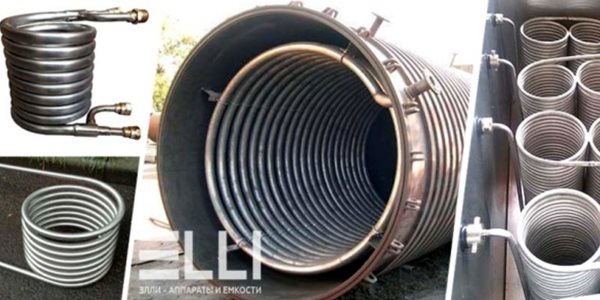

Теплообменник (змеевик), изготавливается в виде спирали.Используется для внутреннего размещения в аппарате
Применяется с любым видом генератора тепла или холода, а так же широкий выбор теплоносителя. Работает под избыточным давлением более 10 бар*

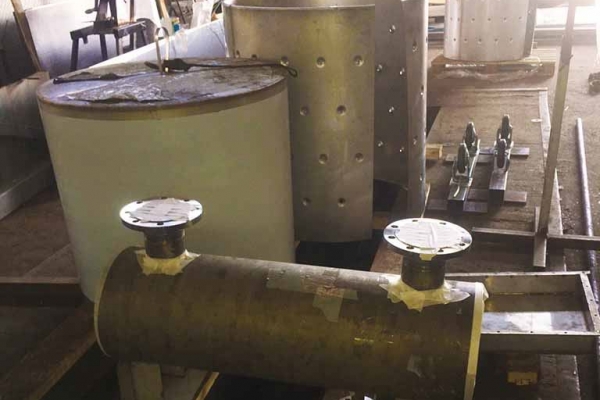

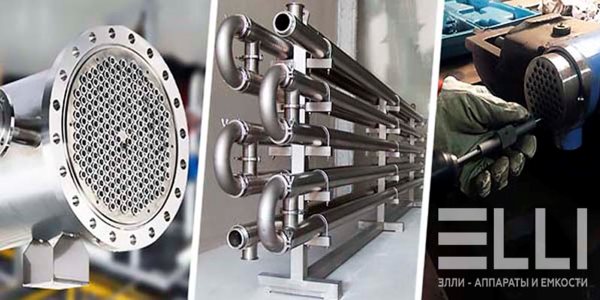

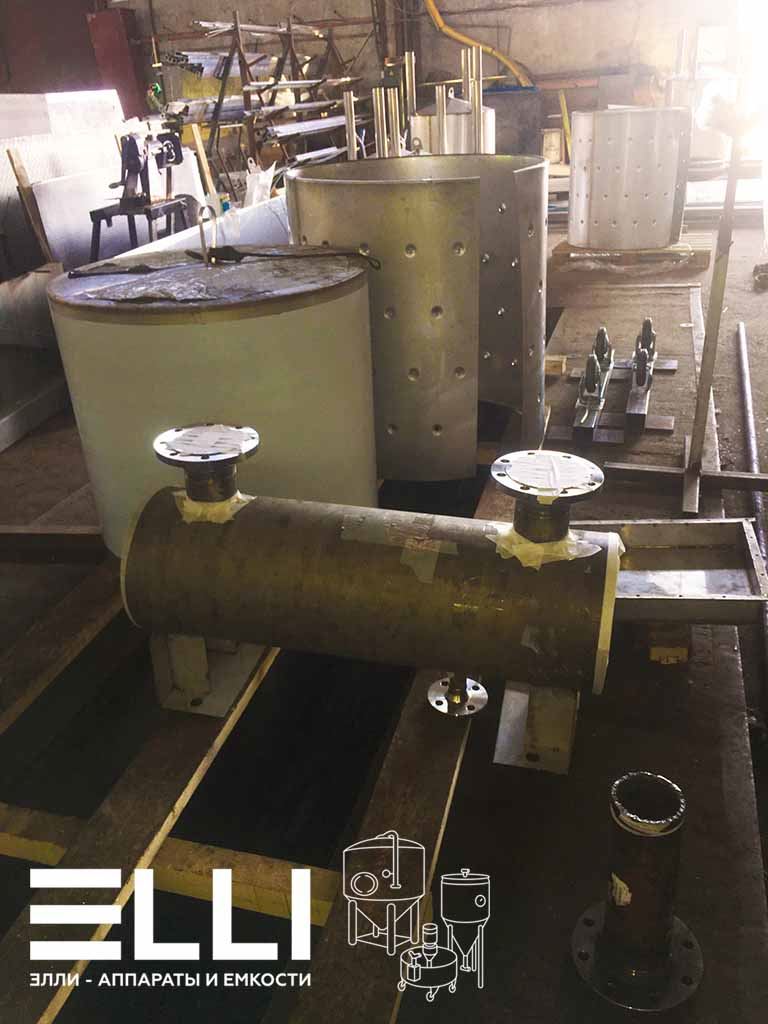

Кожухотрубные теплообменники предназначены для быстрого отбора и передачи тепловой энергии в аппаратах и технологических установках. Они способны функционировать в потоке жидкости под высоким избыточным давлением - более 4 МПа, а так же с любым теплоносителем и контактирующим продуктом. вода, пар, газ, нефтепродукты, хладагенты. До 400 °С

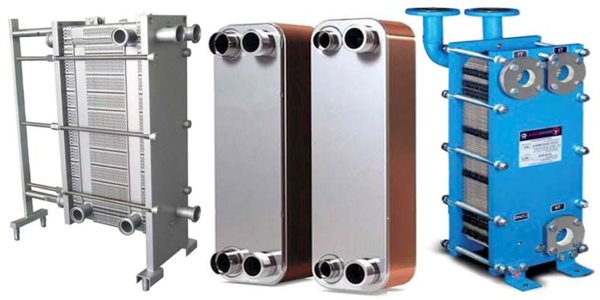

Пластинчатый теплообменник - данное устройство комплектуется на установки и аппараты. Имеет высокий КПД до 95%. Возможность модернизировать путем добавления гофрированных листовых пластин. Рабочее давление 4 МПа. При температуре от -50 до 300 °C Монтажные фланцы от Ду32 до Ду100. Опция на емкостное оборудование по согласованию

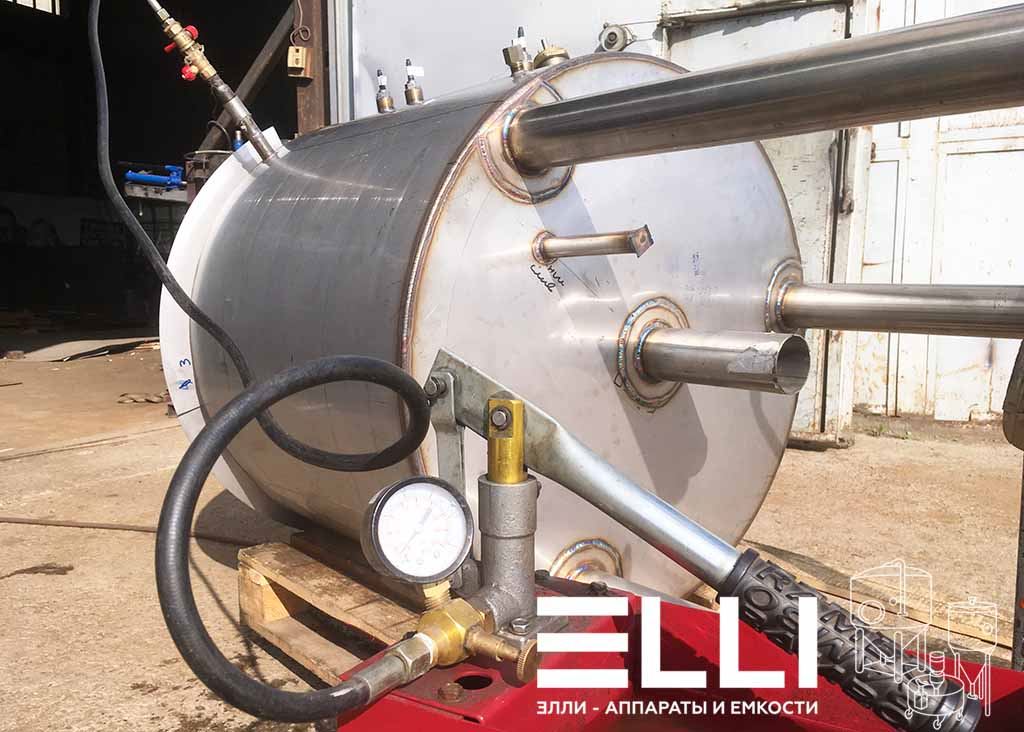

*Стандартное значение. Возможно повышение избыточного давления при разработке аппарата. Для более высоких показателей увеличиваются толщины корпуса аппарата и теплообменной рубашки. Основание - расчет на прочность на стадии проектирования

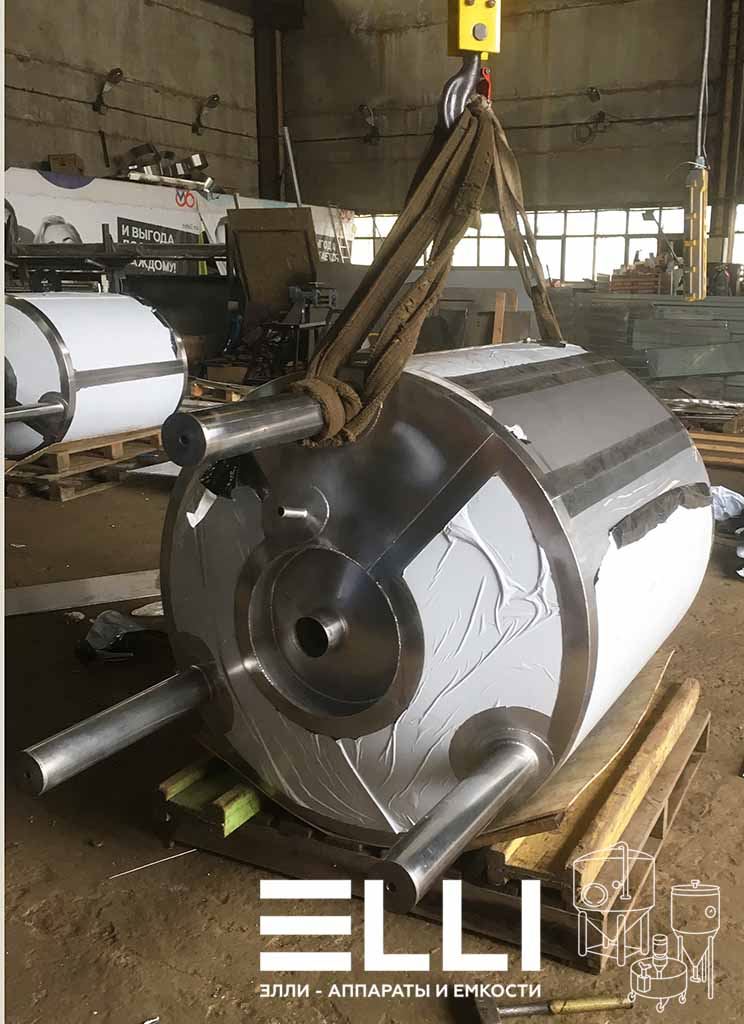

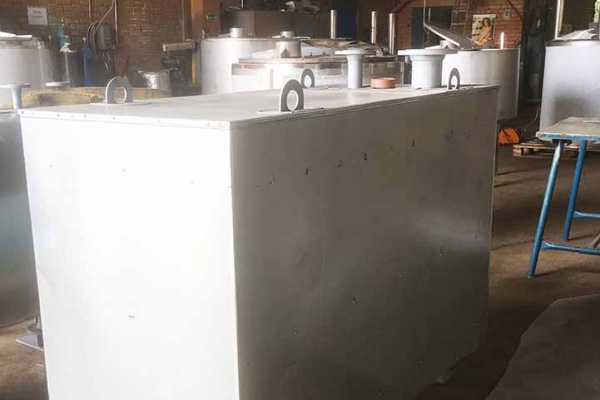

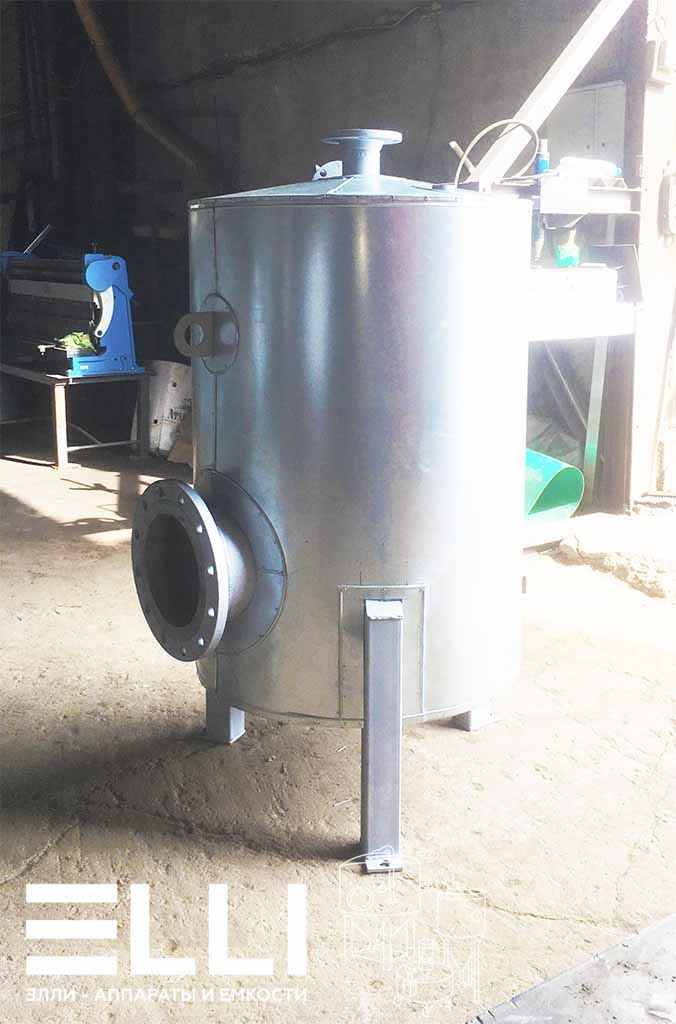

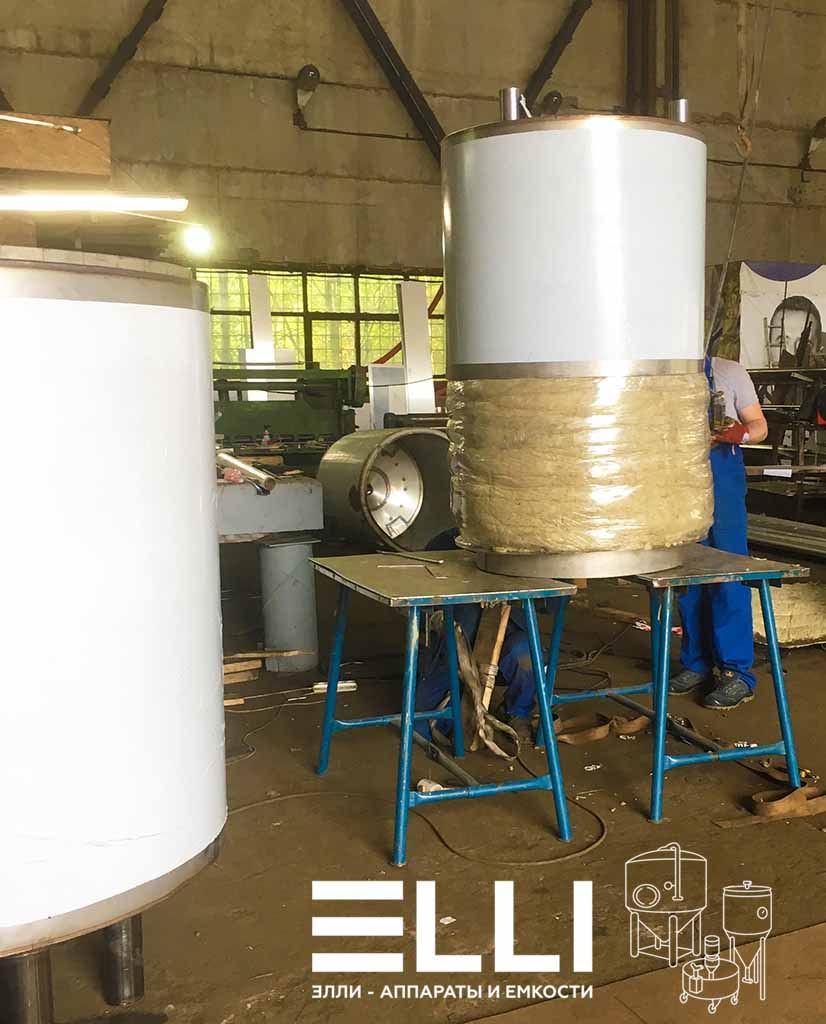

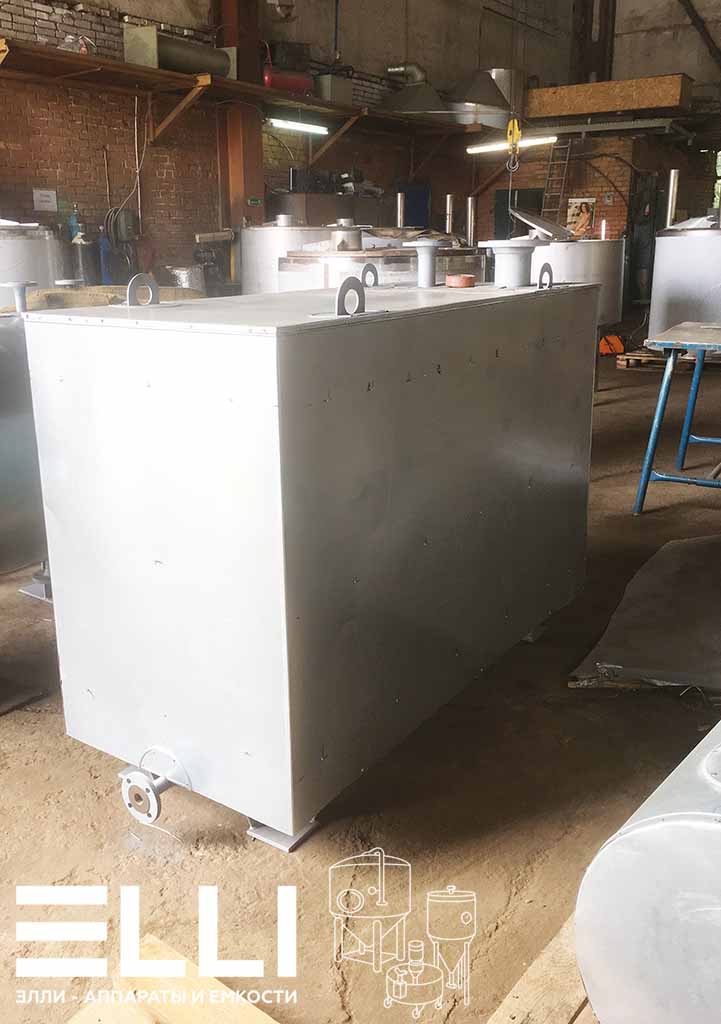

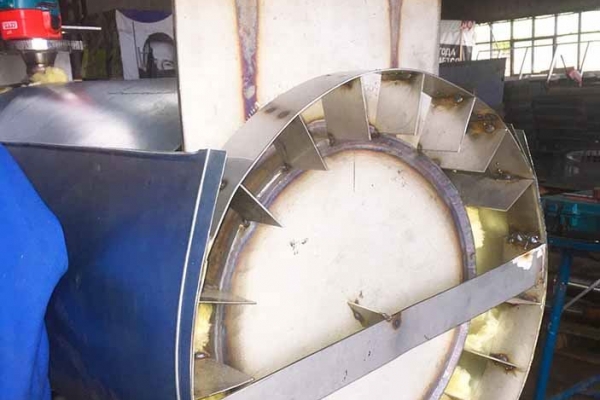

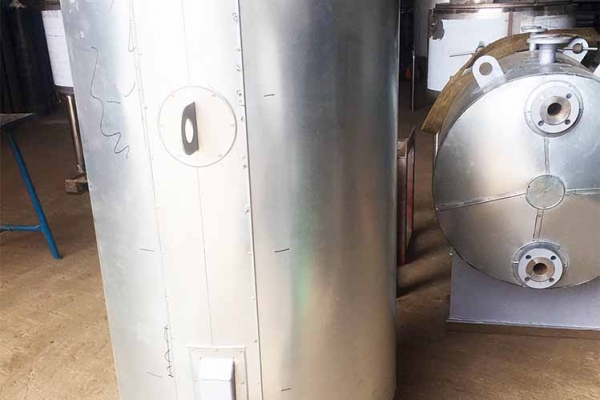

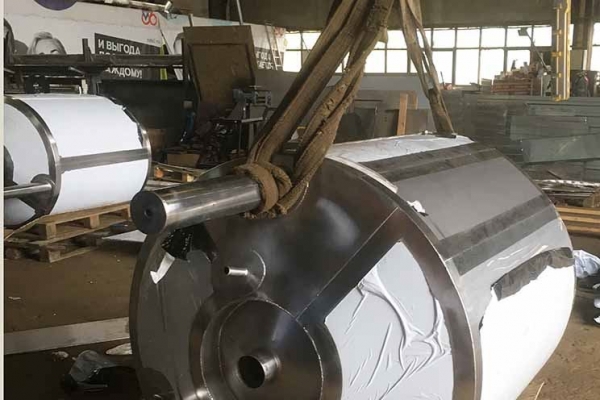

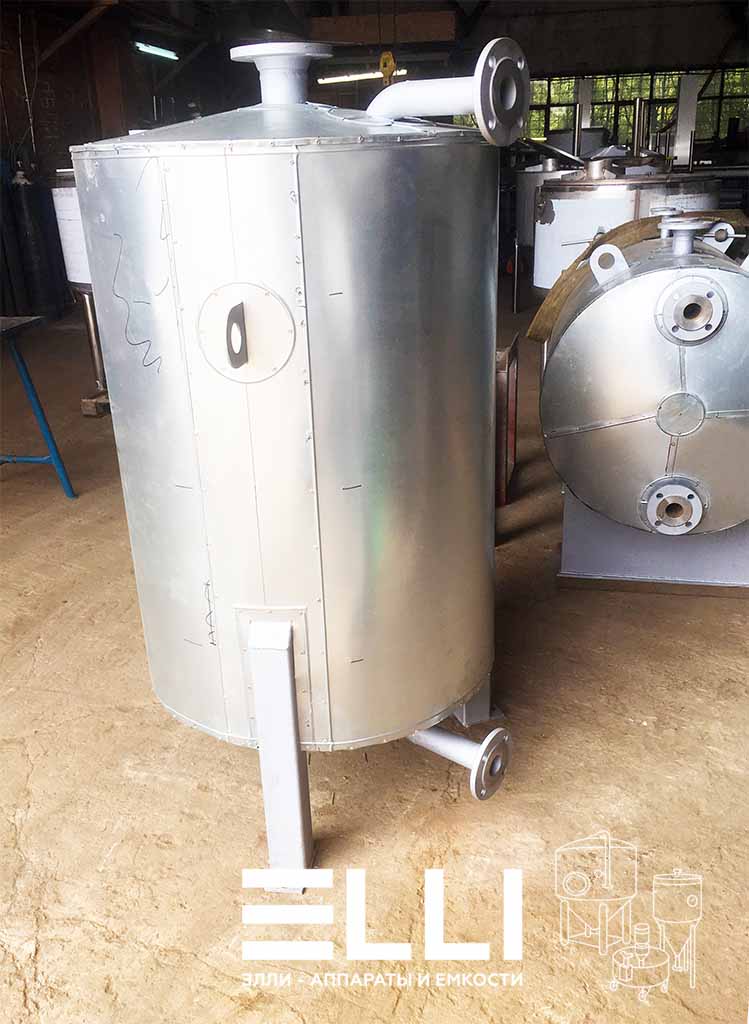

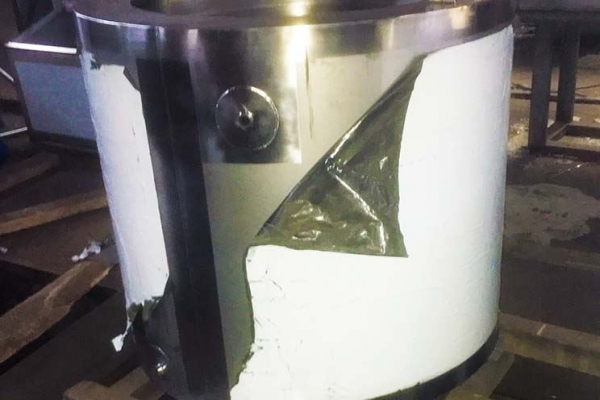

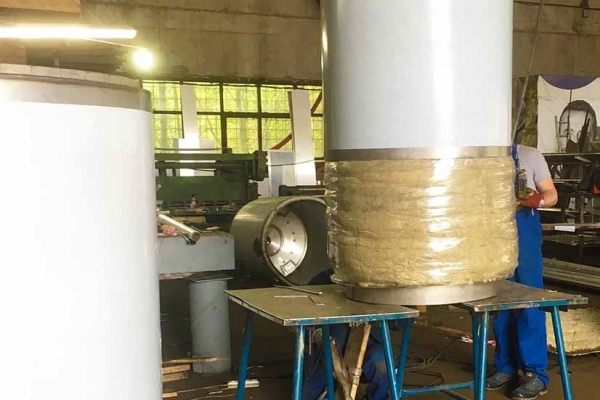

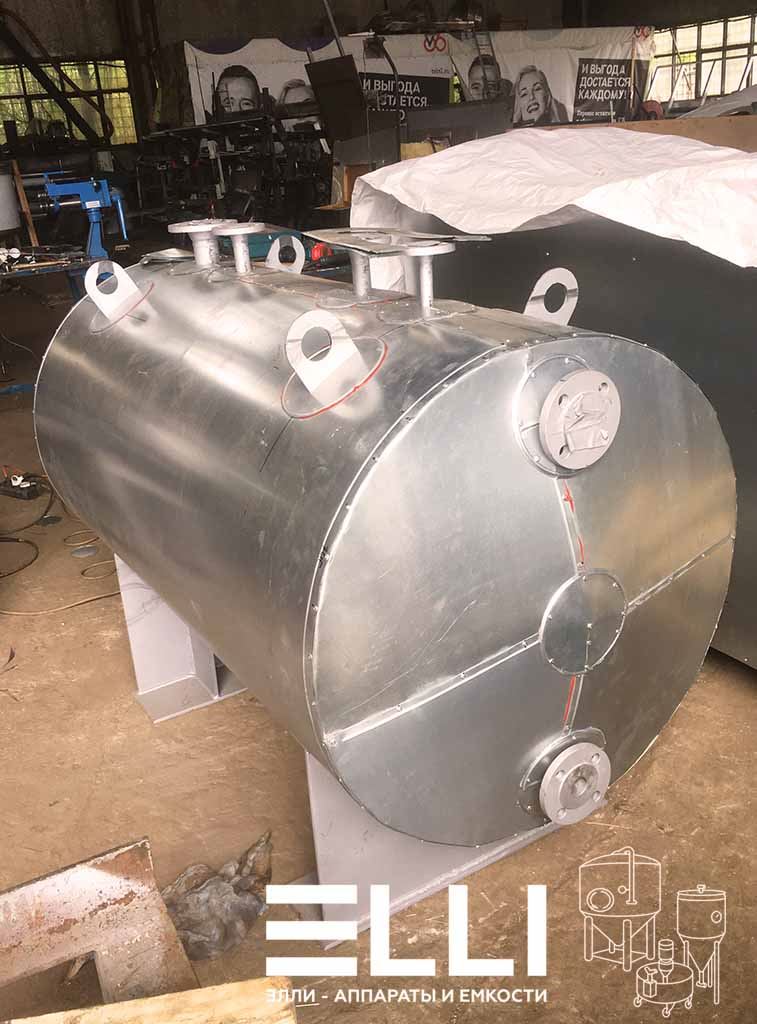

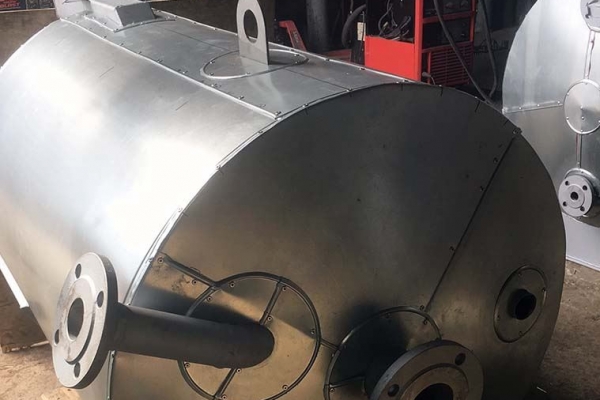

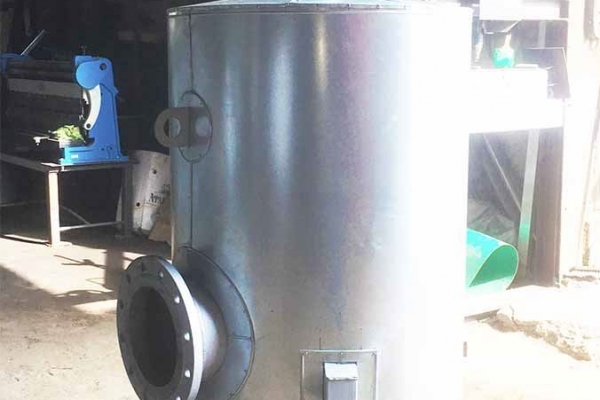

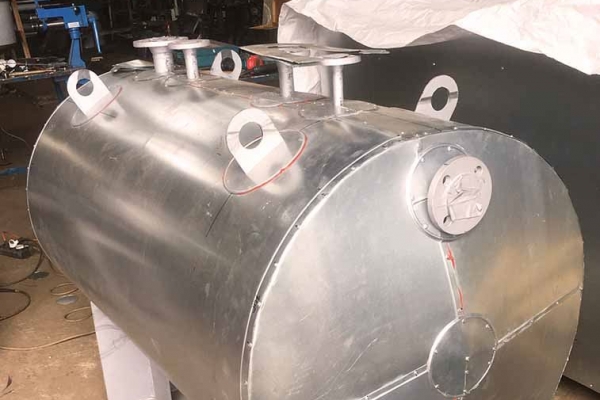

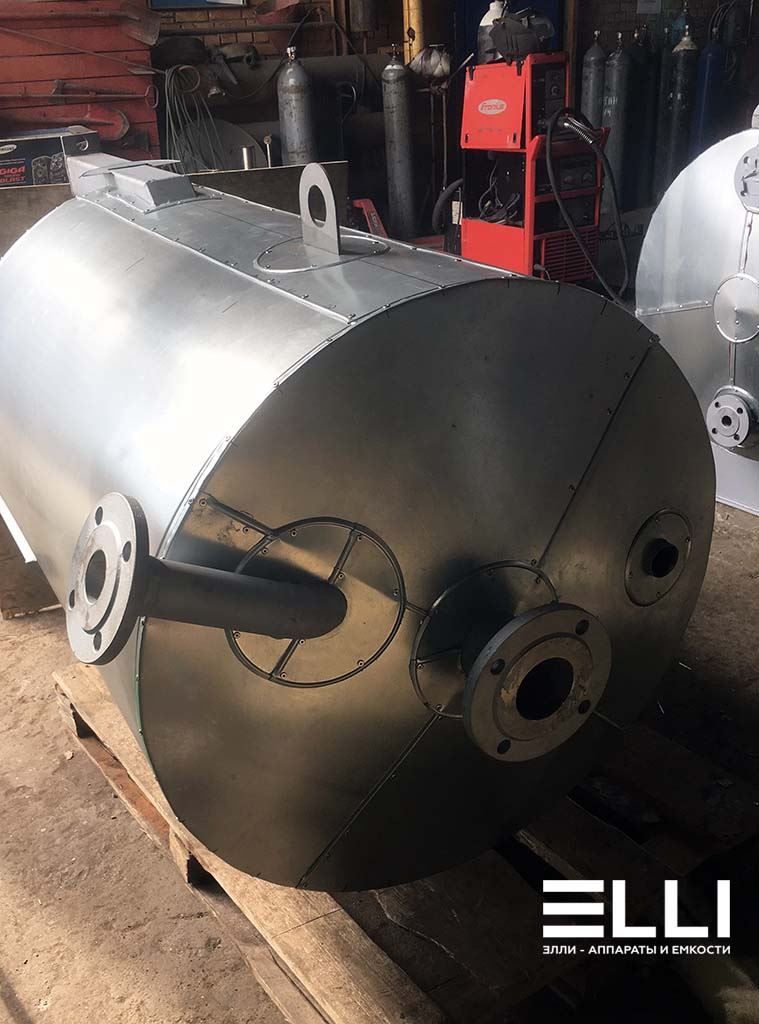

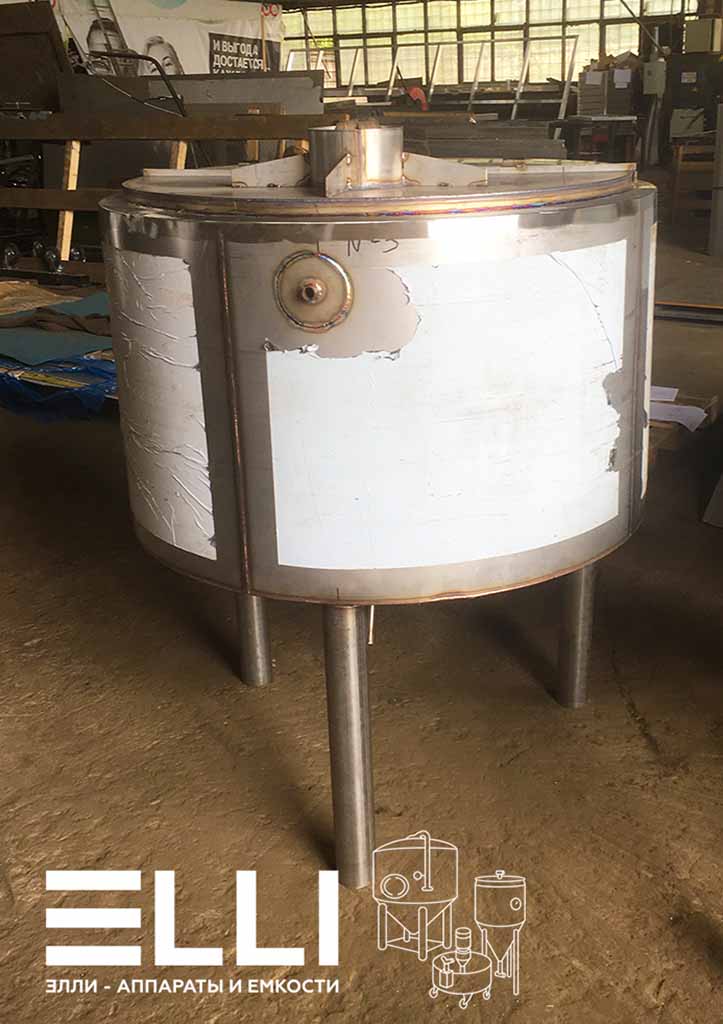

На емкостные аппараты данного типа для повышения КПД применяется теплоизолирующий слой и монтируется кожух. Материал изготовления зависит от гигиенических и технических предписаний. Может быть стальным, пластиковым или комбинированным
